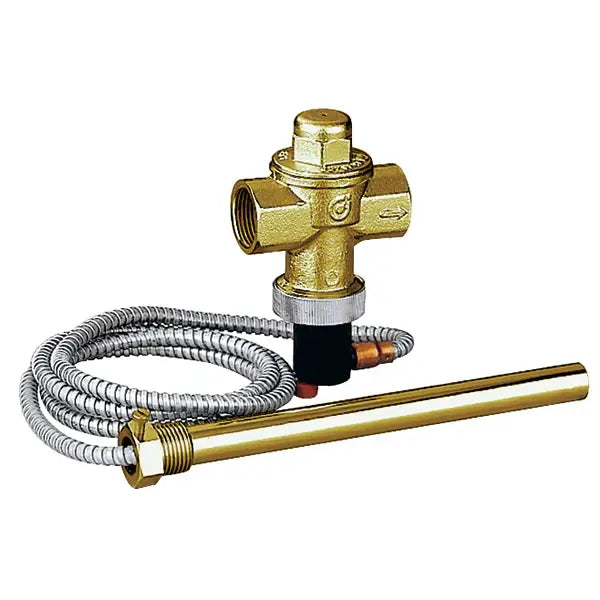

Soupape de sécurité à décharge thermique Caleffi 543 - filetage femelle 3/4" - 95 °C - max. 10 bar
Le dispositif de sécurité thermique Caleffi 543 (référence fabricant : 543503) offre une sécurité maximale aux chaudières à bois ou à combustible solide. Il assure un contrôle fiable de la température de l'eau et protège la chaudière contre la surchauffe en cas de dépassement de la température limite de 95 °C. Un élément essentiel pour tout système de chauffage équipé de chaudières à combustible solide.
Application:
Cette soupape de sécurité thermique est spécialement conçue pour les chaudières à bois ou à combustible solide avec chaudière ou serpentin de refroidissement intégré. Lorsque la température critique de 95 °C est atteinte, l'eau froide sanitaire traverse l'échangeur de chaleur pour refroidir la chaudière. Dès que la température baisse, la soupape se ferme automatiquement. Cette soupape de sécurité est conforme aux exigences des normes DIN 3440 et DIN 4751 pour les chaudières à combustible solide d'une puissance maximale de 100 kW.
Caractéristiques du produit :
-
Protection efficace contre la surchauffe : Protège les chaudières en s'ouvrant automatiquement à des températures supérieures à 95°C.
-
Réinitialisation fiable : la vanne se ferme automatiquement lorsque la température revient dans la plage de sécurité.
-
Matériaux de haute qualité : boîtier et broche de commande en laiton, joints en EPDM robuste, ressort en acier inoxydable.
-
Installation facile : avec des raccords filetés femelles 3/4" et un manchon d'immersion fileté mâle 1/2" pour le capteur de température.
-
Conforme aux normes : Conforme aux normes DIN 3440 et DIN 4751 ainsi qu'à la norme ISPESL (Chapitre R 3C. 1. G2).
Détails techniques :
| Caractéristiques |
Valeur |
| Logement |
Laiton EN 12165 CW617N |
| Pression de service max. |
10 bars |
| Réglage de la température |
95°C |
| Plage de température |
5-110°C |
| Capacité de vidange à 110°C avec Qp = 1 bar |
3000 l/h |
| Température maximale du capteur |
130°C |
| Relations |
Filetage femelle 3/4" |
| Manchon d'immersion pour capteur |
Filetage mâle 1/2" |
| Longueur du tube capillaire |
1300 mm |
| Température ambiante |
0-80°C |
Le dispositif de sécurité thermique Caleffi 543 est la solution de sécurité optimale pour les chaudières à bois et à combustibles solides. Grâce à sa fiabilité et à sa fabrication de haute qualité, il est un accessoire essentiel pour un fonctionnement sûr et efficace de votre système de chauffage.
