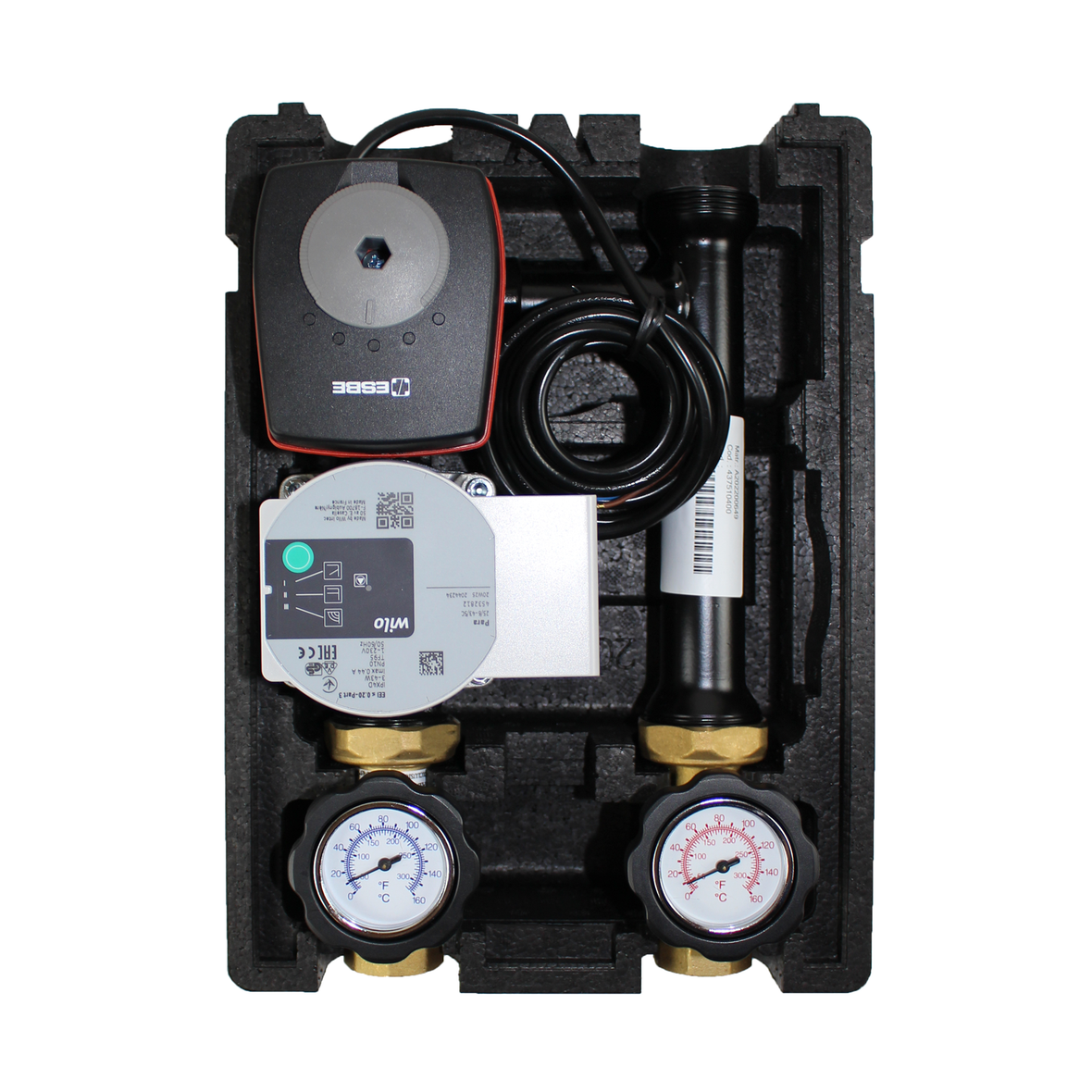

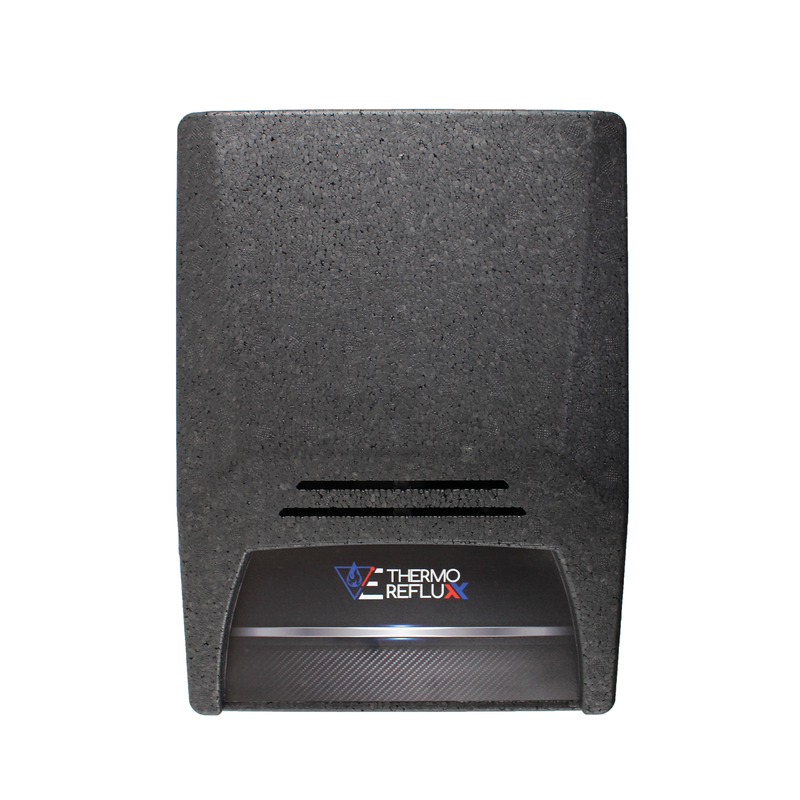

Le groupe de pompage Thermoreflux X est un surpresseur/vanne de charge de retour compact, prêt à installer, permettant de maintenir la température de la chaudière et de retour pour toutes les chaudières courantes, d'une puissance nominale de 5 kW à 80 kW. Il est à commande électronique et équipé d'un mélangeur trois voies en laiton. Il est équipé d'un servomoteur Elodrive ST06 et d'une pompe Wilo Para 25/6 à haut rendement. La partie supérieure du groupe de pompage est équipée de vannes d'arrêt à joint plat (filetage intérieur 1") avec thermomètres intégrés (0-160 °C).
Données techniques
▸ Débit : 1 600 L/h
▸ Température max. : 110°C
▸ Pression max. : 6 bar
▸ Température min. : 10°C
▸ Kvs : 8,3
▸ Robinets à boisseau sphérique : Laiton CW617N
▸ Matériau isolant : EPP 38 g/l
▸ Conductivité thermique 0,038 W/mK
▸ Classe de protection incendie : ISO 3795
▸ Kit d'étanchéité : EPDM
▸ Connexions consommateurs : 1" IG
▸ Connexions système : 1 1/2" AG
Données techniques Wilo Para 25/6 :
▸ Hauteur de refoulement maximale : 6 m
▸ Débit maximal : 3,6 m³/h
▸ Plage de température : -20°C à +110°C
▸ Consommation électrique : 3W-43W
▸ Pression de service : max. 10 bar
▸ Longueur d'installation : 130 mm
▸ Raccordement électrique : 230V/50HZ
Données techniques de l'actionneur Elodrive :
▸ Tension nominale : 230 volts, 50 Hz
▸ Consommation électrique : 3,5 VA (3,5 watts)
▸ Couple : 6 Nm
▸ Réglage manuel via le bouton de déverrouillage
▸ Durée : 135 secondes 90°
▸ Indicateur de position bicolore, réversible
▸ Classe de protection : II double isolation
▸ Classe de protection : IP40
▸ CEM CE selon 2004/108/CE
▸ Directive Basse Tension : CE selon 2006/95/CE
Contenu de la livraison
✓ Surpresseur de retour Thermoreflux X prêt à installer avec actionneur électrique Elodrive et pompe à haut rendement Wilo Para 25/6
Informations sur le fabricant :
ENVIRON Énergie et technologie environnementale GmbH & Co. KG
Robert-Bosch-Straße 9
78048 Villingen-Schwenningen
Téléphone : +49 7705 977 5803
Courriel : info@environgroup.de
Site Web : https://environ-solutions.de/
