Pelletsaugsysteme – automatische Pelletförderung von environ

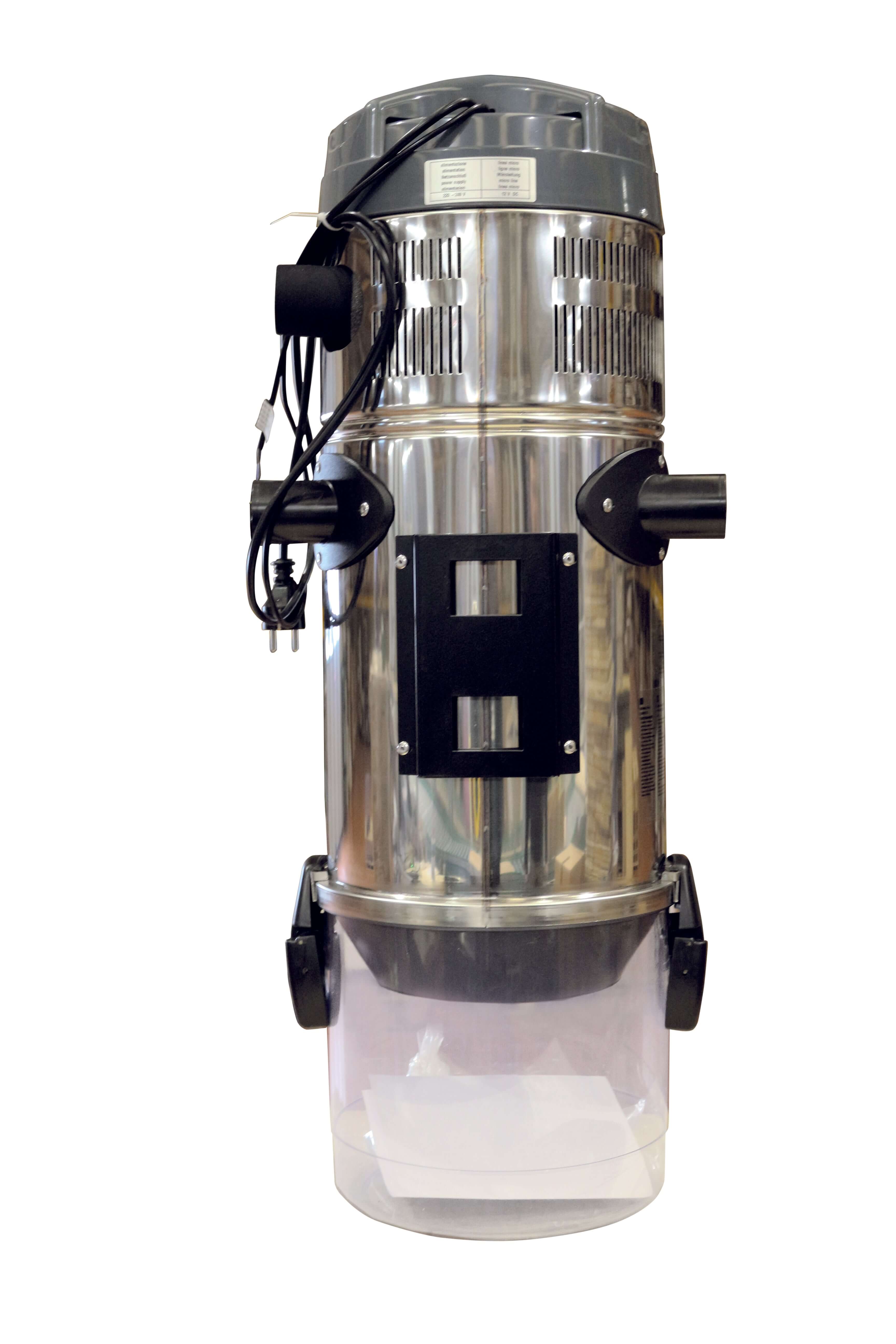

Damit Holzpellets vom Vorratslager zum Kessel befördert werden, können unterschiedliche Fördertechniken zum Einsatz kommen. Neben einer mechanischen Beförderung gibt es auch eine pneumatische Technik. Ein Saugsystem für Pellets kann den gesamten Weg oder Teile des Förderwegs mit Luftströmung überbrücken. Dazu wird ein elektrisch betriebener Sog erzeugt, der die Pellets wie ein Staubsauger aufnimmt und per Leitung in den Pellet-Heizkessel oder in einen Vorratsbehälter befördert. Vakuumsaugsysteme verfügen über zwei Arten von Förderleitungen, die sowohl Luft als auch die Pellets selbst transportieren. Auf diese Weise entstehen bessere Druckverhältnisse beim Transport und ein Druckausgleich im Fördersystem.

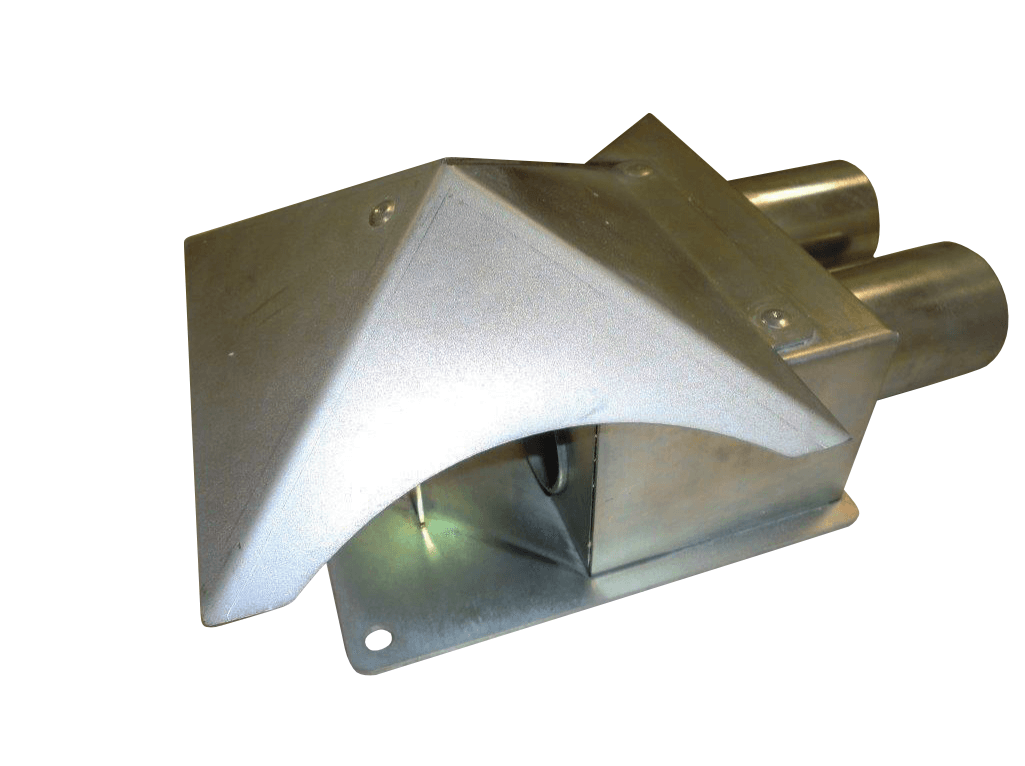

Die Pelletentnahme erfolgt über Saugsonden, die je nach System als fixierte Sonden am Lagerboden, als beweglicher Pellet-Maulwurf oder als Entnahmelanze ausgeführt sind. Wie das Pellet-Saugsystem aus dem Lager ent- oder aufnimmt, ist von der Art des Pelletlagers abhängig. Saugeinheiten sind grundsätzlich mit mechanischen Fördertechniken kombinierbar.

Die Pelletentnahme erfolgt von oben oder unten. In der Regel ist das vom jeweiligen Pelletlager bzw. der Anordnung und den baulichen Maßnahmen abhängig. Bei konisch auslaufenden Lagerformen ist das Pellet-Saugsystem für gewöhnlich unten angeschlossen. Lager mit zwei Schrägböden hingegen haben in der Regel eine mechanische Schnecke vorgeschaltet, damit die Pellets entsprechend befördert werden können. Im Flachboden-Lager können Rührwerke die Pellets zu bodenfixierten Sonden schieben. Aber auch das Pellet-Saugsystem Maulwurf wird an dieser Stelle häufig genutzt.

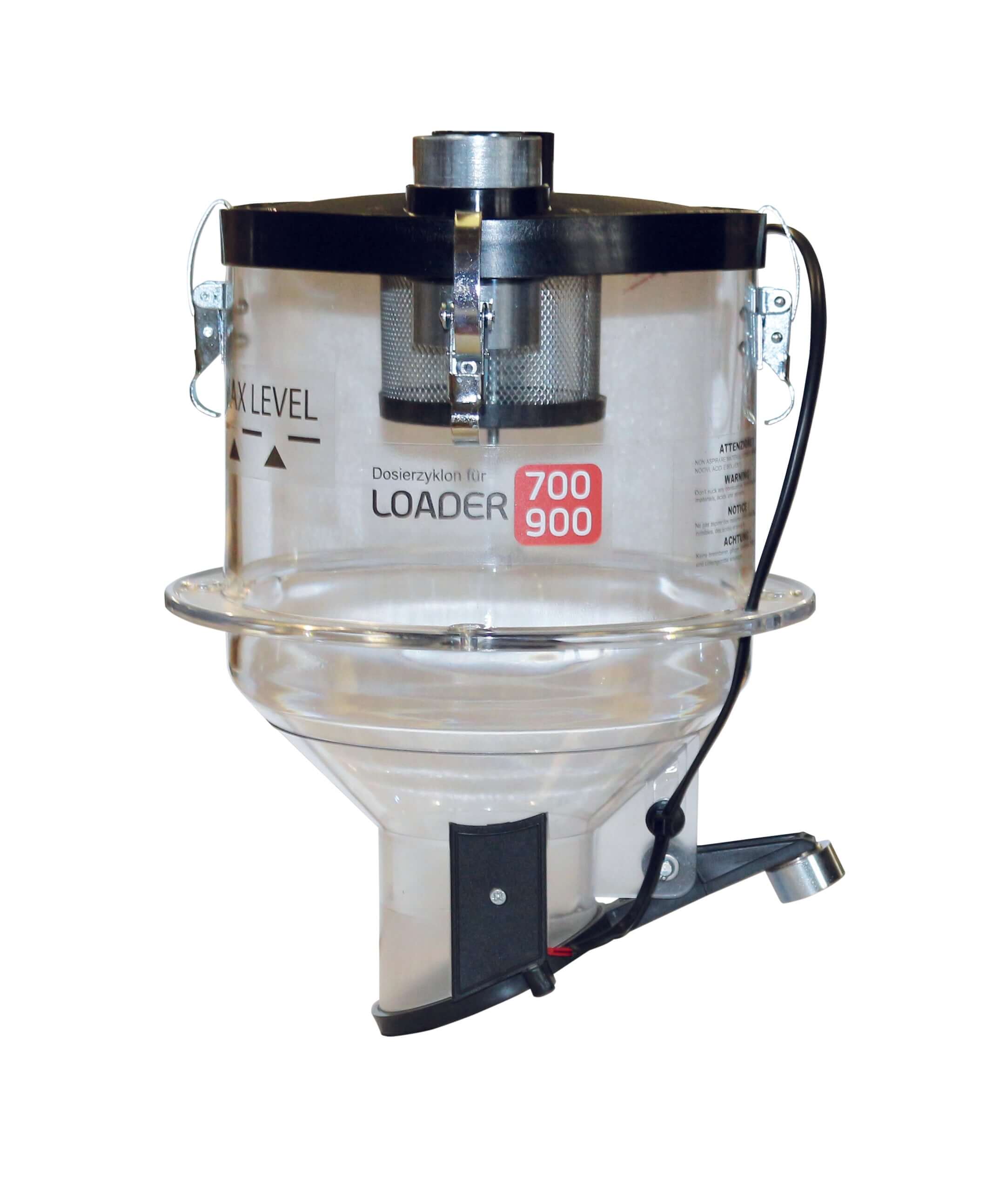

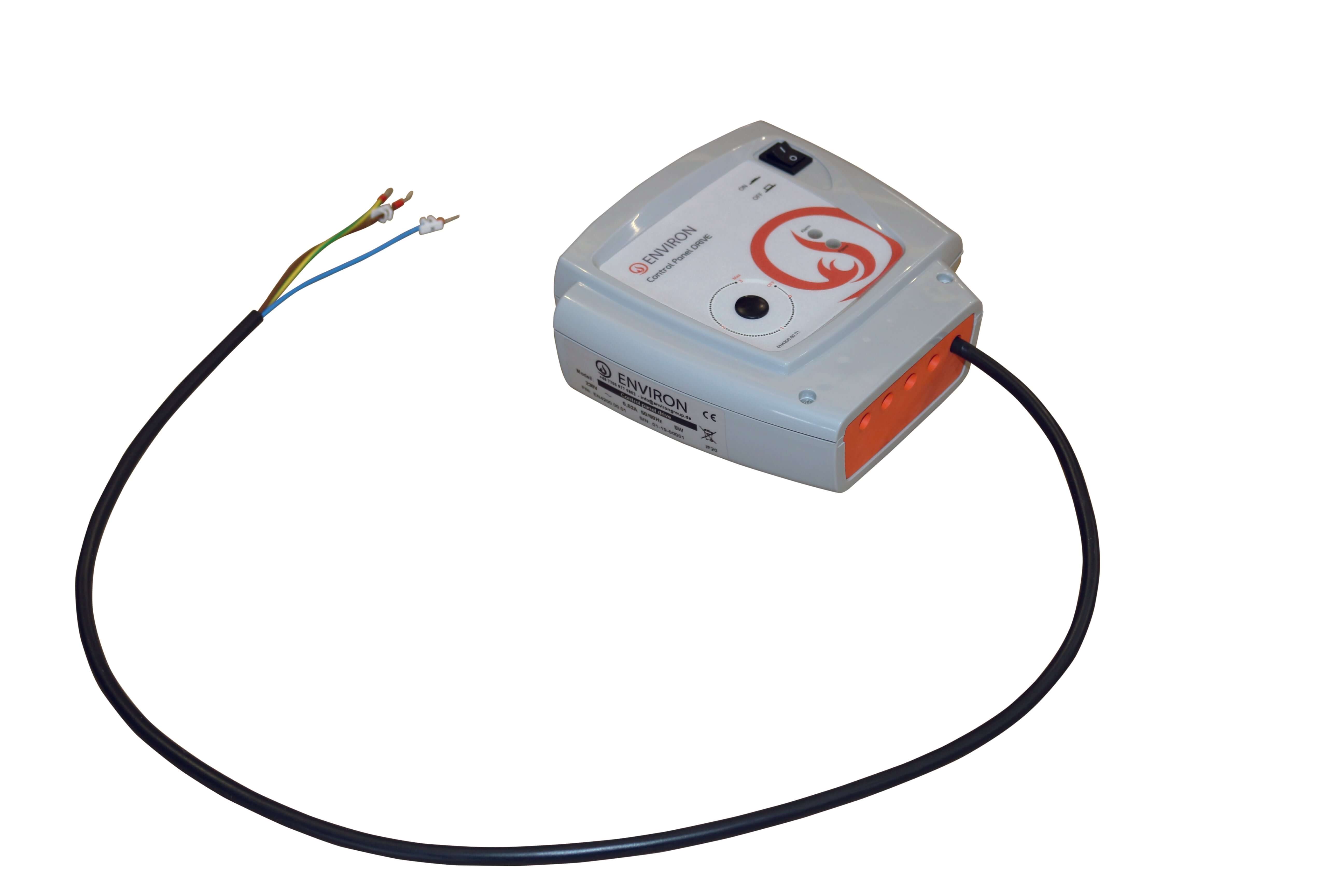

Vollautomatische Pellet-Saugsysteme übernehmen die komplette Förderung eigenständig. Dabei kann die Pelletentnahme vollautomatisch über die Heizungsregelung gesteuert werden. Für eine bedarfsgerechte Entnahme lassen sich die Systeme zeitlich takten, was für zusätzliche Flexibilität und Effizienz sorgt. Die Entnahme der Energieträger erledigen etwaige Saugsysteme in Intervallen von ca. 30 Minuten. Dabei werden die Pellets in einen Vorratsbehälter transportiert und in den Brenner weitergeleitet. Wichtig: Die Leistung des Pellet-Saugsystems (Watt) und, damit verbunden, die Fördermenge sollten mit der Leistung des Pelletkessels (kWh) übereinstimmen.

Die Wahl der idealen Fördertechnik ist von verschiedenen Faktoren abhängig. Pellet-Saugsysteme haben den Vorteil, dass sie in vielen Lagerarten eingesetzt werden können. Pneumatische Saugsysteme eignen sich besonders bei großen Entfernungen zwischen Lager und Heizkessel, bei Höhenunterschieden sowie bei komplexen Förderwegen.

Ein Saugsystem für Pellets kann Distanzen von bis zu 30 Metern und Höhenunterschiede von bis zu 6 Metern problemlos überbrücken. Wenn Heizungsraum und Lager weiter voneinander entfernt sind, lässt sich ein Pellet-Saugsystem nachrüsten, indem verschiedene Zwischenbehälter aufgestellt werden. Auf solch pneumatische Fördersysteme wird zurückgegriffen, wenn längere Distanzen zu überbrücken sind und mechanische Förderungen nicht möglich sind. Das heißt aber nicht, dass Pneumatik nicht auch auf kürzeren Strecken ebenso Anwendung finden kann. Pneumatik kann sowohl bei Pelletlagerräumen als auch bei Silos, Nebengebäuden oder Pellettanks eingesetzt werden.

Neben der Lagerstätte selbst sind auch die Empfehlungen und Vorgaben der Hersteller an die Pelletbrenner, Pelletkessel oder Pelletöfen von Relevanz. Oftmals sind an dieser Stelle bereits Maßgaben für Pellet-Saugsysteme vorgegeben oder diese an bestimmte Fördertechniken angeschlossen. Eine ganzheitliche Betrachtung der zahlreichen Möglichkeiten ist immer zu empfehlen. Zur Entscheidungsfindung gehören Anforderungsaspekte und die individuellen Gegebenheiten vor Ort immer dazu. Die entscheidenden Unterschiede zu mechanischen Fördertechniken sind, dass Saugsysteme Höhenunterschiede und Richtungswechsel bewältigen können sowie flexibel – sprich über kurze und lange Strecken – angewendet werden können. Wer ein kleines Pelletlager hat, kann auf ein 1-Sonden-System zurückgreifen. Hier ist die Hauptkomponente ein Entnahmerichter mit Saugsonde, der speziell für den Einbau in Gewebetanks und Stahlblechtanks konzipiert ist. Bei diesem System wird ein einfacher Quirl an den Trichter gekoppelt, der für ein dauerhaftes Nachrutschen der Holzpresslinge sorgt. Über diese Technik sind keine zusätzlichen Sonden notwendig, was für viele eine kostengünstige Austragungsalternative darstellt.

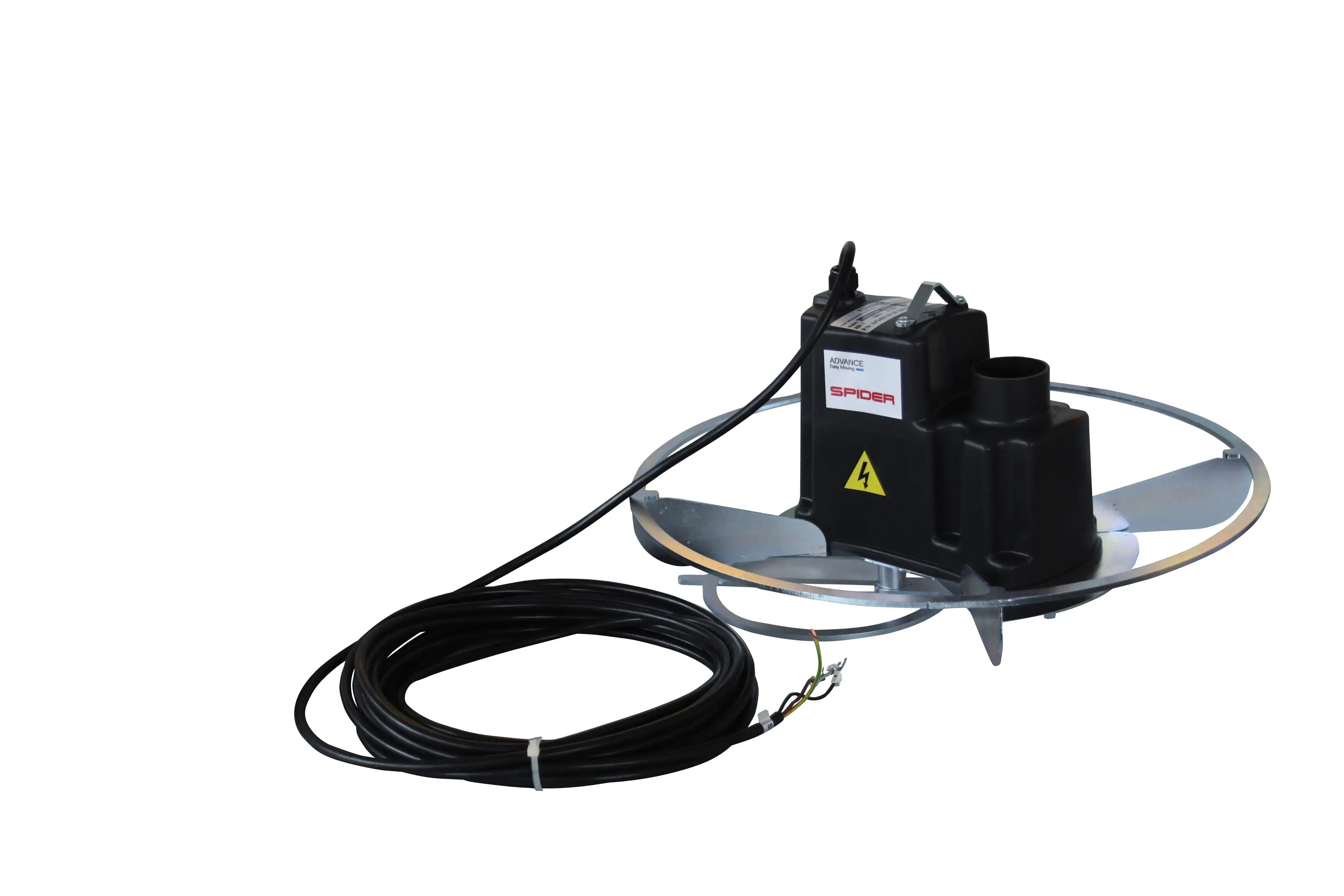

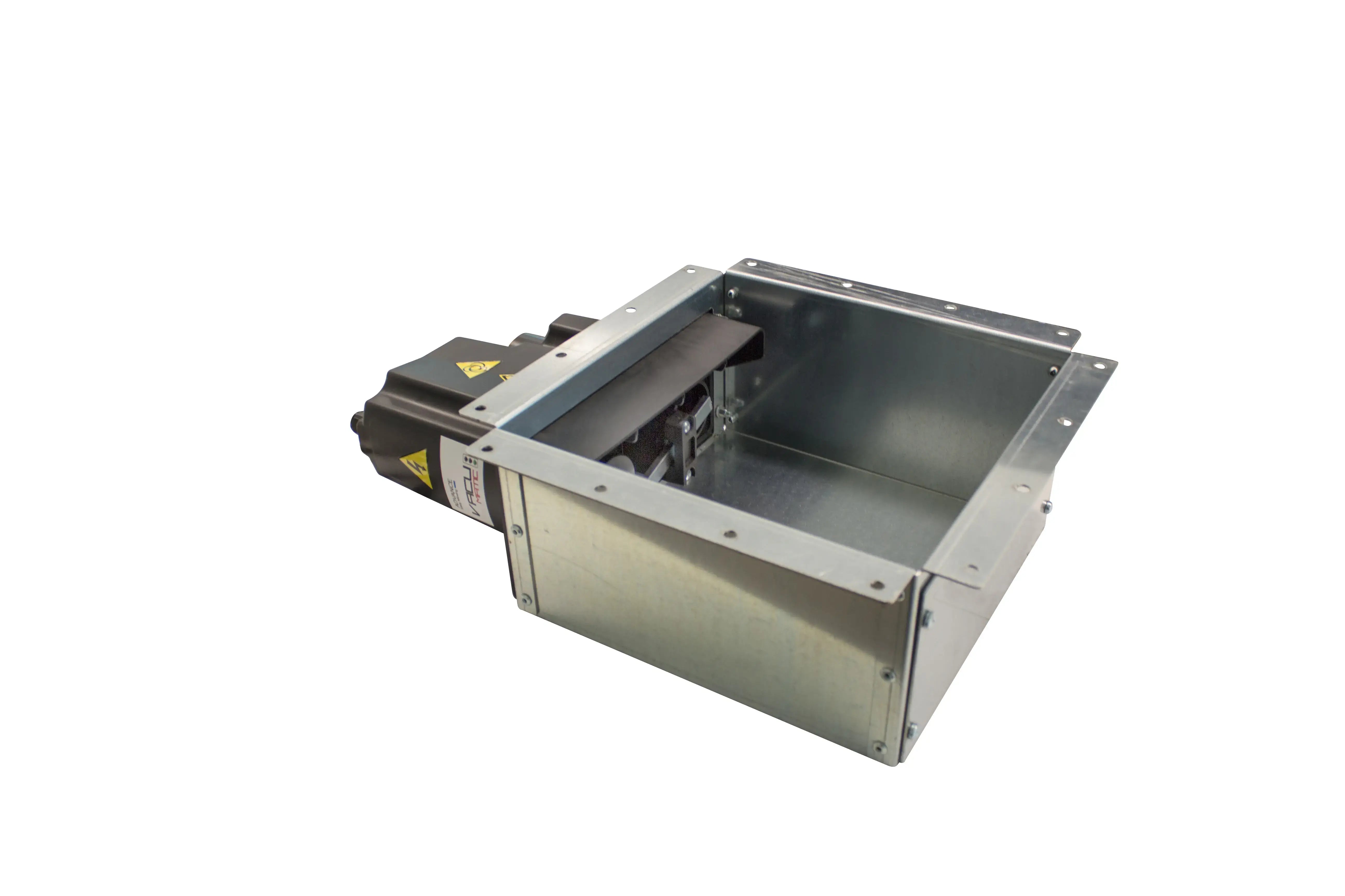

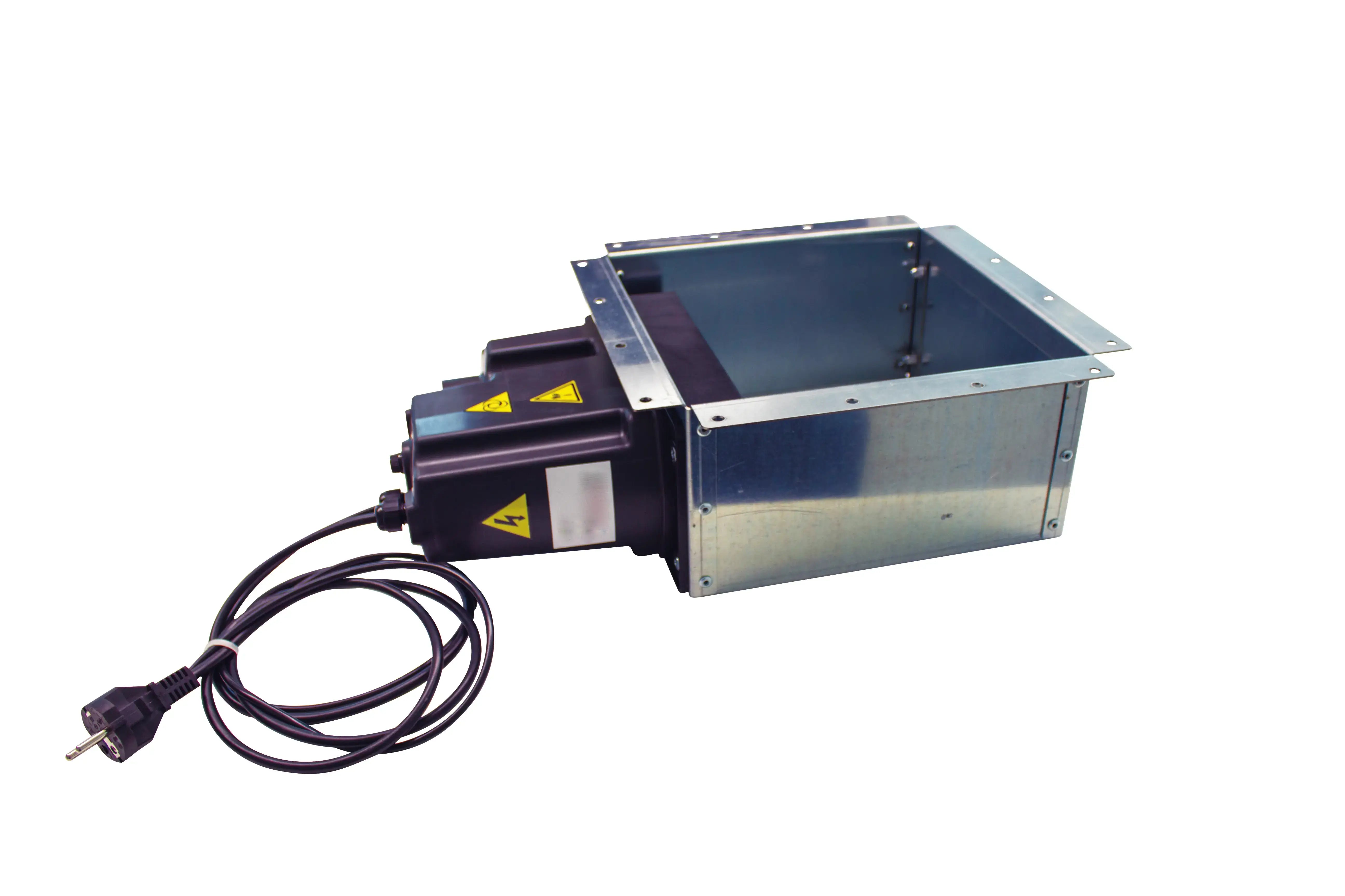

Beim Pellet-Saugsystem spielen Entnahmeeinheiten eine zentrale Rolle. Besonders verbreitet sind der Förder-Maulwurf und die Förder-Schnecke. Beide Systeme sorgen dafür, dass Pellets zuverlässig aus dem Lager entnommen und dem Saugsystem zugeführt werden. Sie unterscheiden sich jedoch in Aufbau und Einsatzbereich.

Der Förder-Maulwurf ist eine bewegliche Entnahmeeinheit, die sich selbstständig durch das Pelletlager arbeitet. Er passt sich flexibel an die Lagerform an und erreicht Pellets auch in schwer zugänglichen Bereichen. Dadurch eignet er sich besonders für größere Lager, Gewebetanks oder unregelmäßige Lagerformen. Die Pellets werden kontinuierlich zur Saugöffnung geführt, was eine gleichmäßige Entnahme ermöglicht.

Die Förder-Schnecke hingegen ist eine fest installierte, mechanische Lösung. Sie transportiert die Pellets gezielt zu einer Übergabestelle, an der das Saugsystem übernimmt. Schnecken kommen häufig bei klar definierten Lagergeometrien wie Schrägboden- oder Rechtecklagern zum Einsatz und sorgen für einen konstanten Materialfluss.
