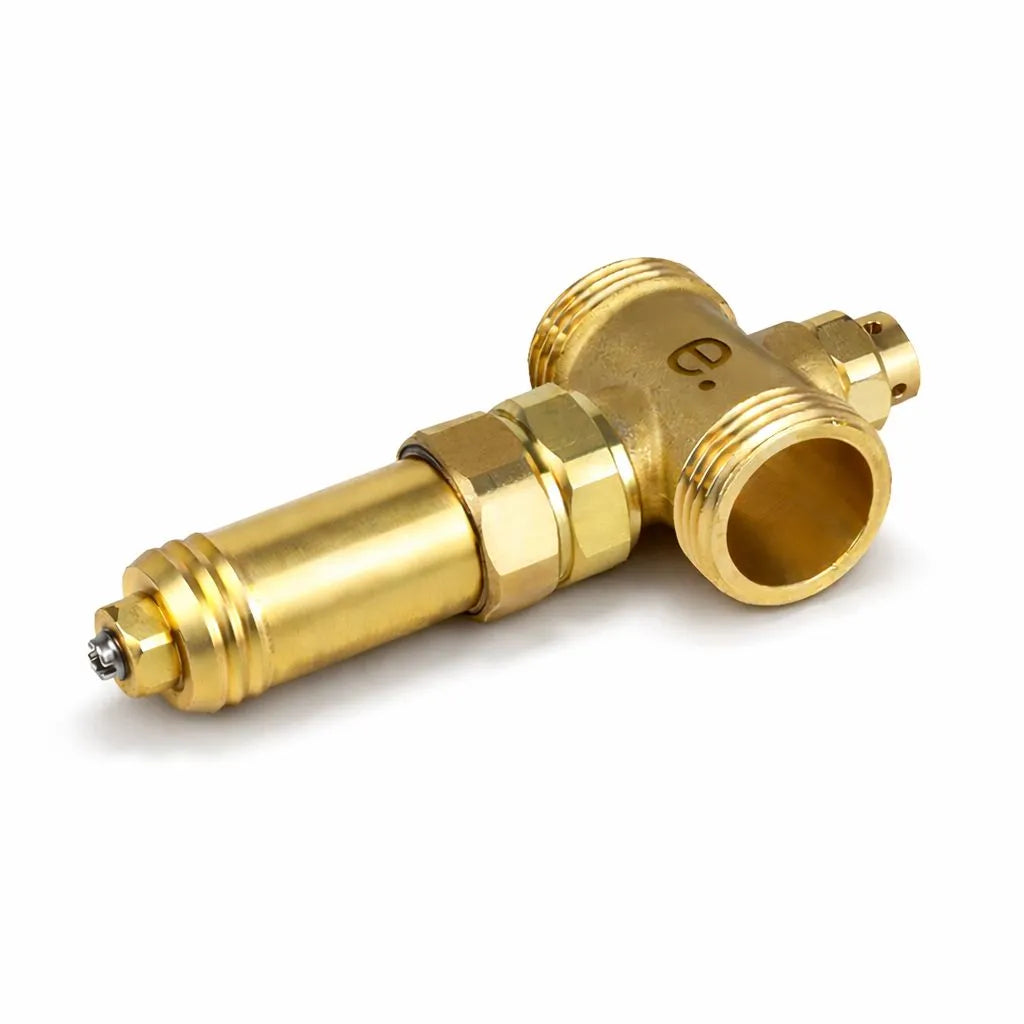

environ Frostschutzventil 1" AG – Automatischer Frostschutz für Wärmepumpen
Das environ Frostschutzventil 1" AG (DN25) vom deutschen Hersteller Environ aus Villingen-Schwenningen schützt Wärmepumpenanlagen zuverlässig vor Frostschäden – vollautomatisch, rein mechanisch und ohne Stromversorgung. Das thermostatische Ablassventil öffnet selbsttätig bei ca. 3 °C, entleert die betroffene Leitung und verhindert so Eisbildung in Rohrleitungen, Wärmetauscher und hydraulischen Komponenten. Ideal für moderne Luft-Wasser-Wärmepumpen im Außenbereich, bei denen ein Stromausfall im Winter sonst erhebliche Schäden verursachen könnte.
✅ Produktvorteile auf einen Blick:
-
Vollautomatischer Frostschutz: Öffnet bei ca. 3 °C selbsttätig, schließt bei ca. 4 °C wieder – zuverlässiger Schutz ohne Eingriff des Anwenders
-
Funktioniert auch bei Stromausfall: Rein mechanische Auslösung über thermostatisches Sensorelement – keine externe Energieversorgung nötig
-
Speziell für Wärmepumpen entwickelt: Optimiert für den Einsatz in geschlossenen Hydraulikkreisläufen moderner Luft-Wasser-Wärmepumpen
-
Integriertes Vakuumventil: Verhindert Unterdruck beim Entleeren und sorgt für gleichmäßigen, vollständigen Ablauf
-
Integriertes Rückschlagventil: Schließt automatisch beim Entnehmen der Sensorkartusche – sichere Wartung möglich
-
Hochwertiger Messingkörper CW617N: Korrosionsbeständig, mechanisch stabil, für Heizungs- und Sanitäranwendungen geeignet
-
Präzise Auslösung ±1 °C: Thermostatisches Sensorelement reagiert exakt und zuverlässig
-
Einsatzbereit von -30 °C bis +60 °C Umgebungstemperatur: Auch für harte Wintermonate im Freien ausgelegt
-
Kompakte Bauform: Platzsparende Installation direkt in der Rohrleitung des Hydraulikkreises
-
Standardisierte Anschlussgröße: Einfacher Einbau in bestehende Heizungs- und Wärmepumpensysteme

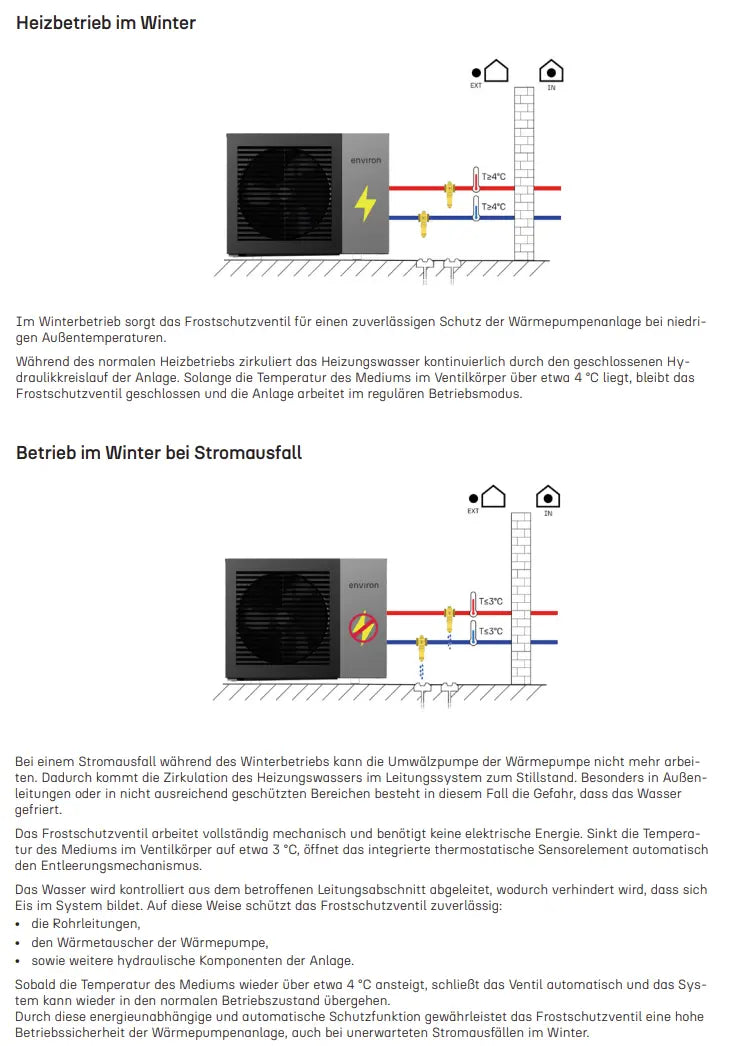

⚙️ Funktionsweise:
Sinkt die Temperatur des Mediums im Ventilkörper auf einen Durchschnittswert von etwa 3 °C, aktiviert das integrierte thermostatische Sensorelement den Ventilmechanismus. Der Kolben öffnet automatisch und das zirkulierende Medium wird kontrolliert aus der Rohrleitung abgeleitet. Steigt die Temperatur wieder über etwa 4 °C, schließt der Entleerungskolben selbstständig und die Anlage arbeitet im regulären Betriebsmodus weiter.

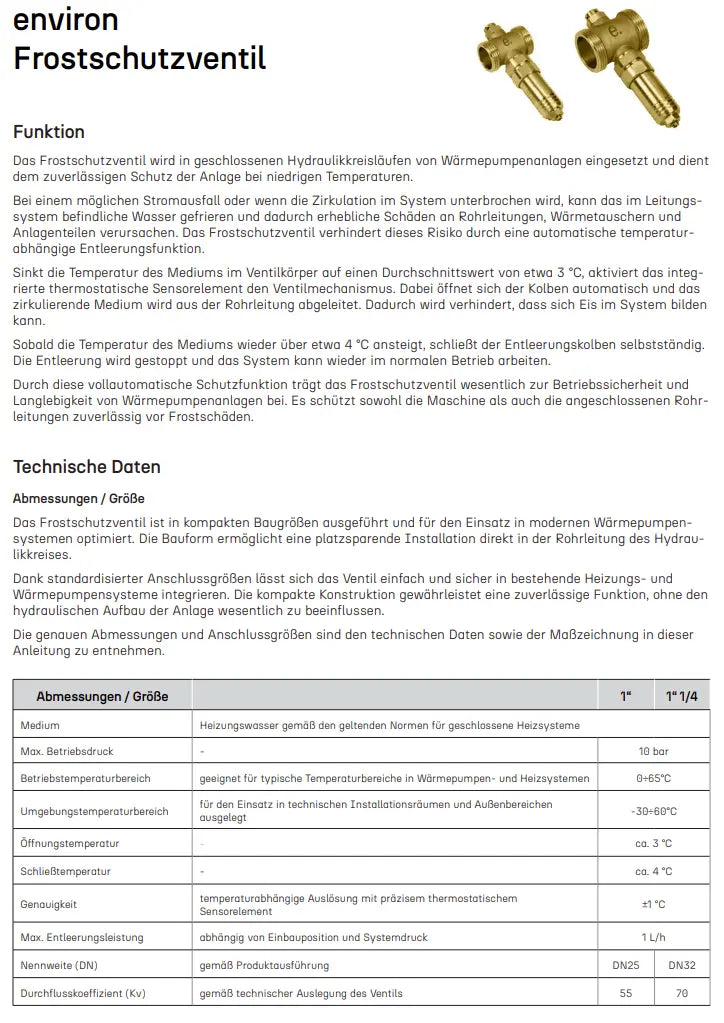

🔧 Technische Daten:
| Eigenschaft |
Wert |
| Anschluss |
G 1" Außengewinde (AG) |
| Nennweite |
DN25 |
| Innendurchmesser |
Ø 25 mm |
| Durchflusskoeffizient (Kv) |
55 |
| Medium |
Heizungswasser gemäß geltenden Normen für geschlossene Heizsysteme |
| Max. Betriebsdruck |
10 bar |
| Betriebstemperaturbereich Medium |
0 – 65 °C |
| Umgebungstemperaturbereich |
-30 bis +60 °C |
| Öffnungstemperatur |
ca. 3 °C |
| Schließtemperatur |
ca. 4 °C |
| Genauigkeit |
±1 °C |
| Max. Entleerungsleistung |
1 l/h |
| Werkstoff Ventilkörper |
Messing CW617N |
| Bauform |
T-Verbindung, kompakt |
| Energieversorgung |
keine (rein mechanisch) |

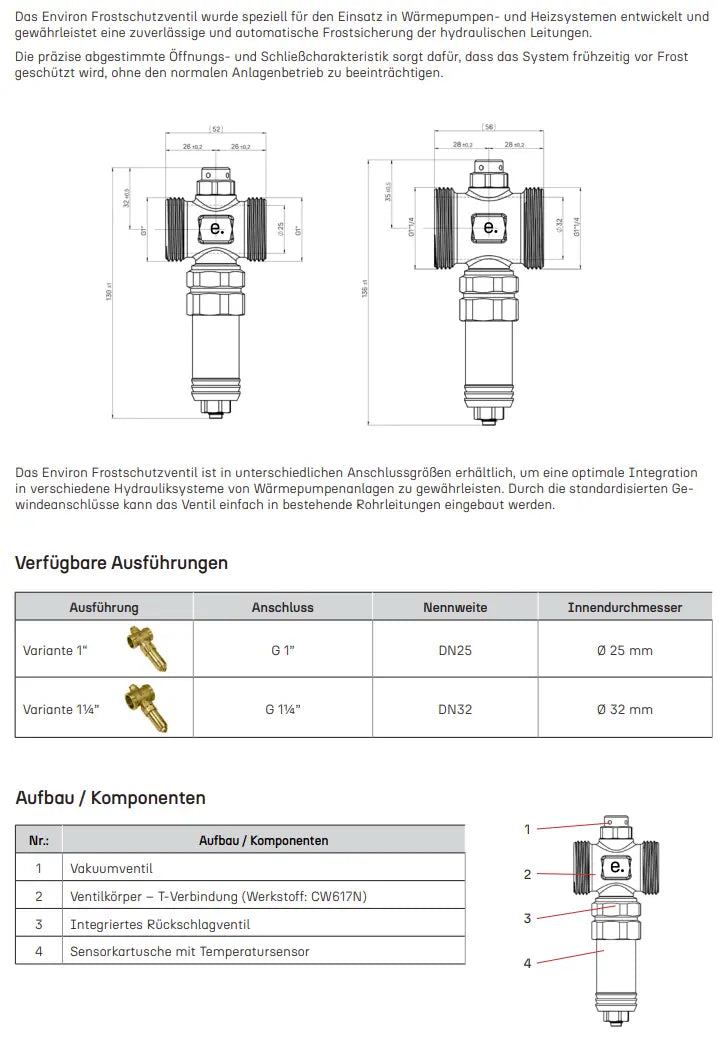

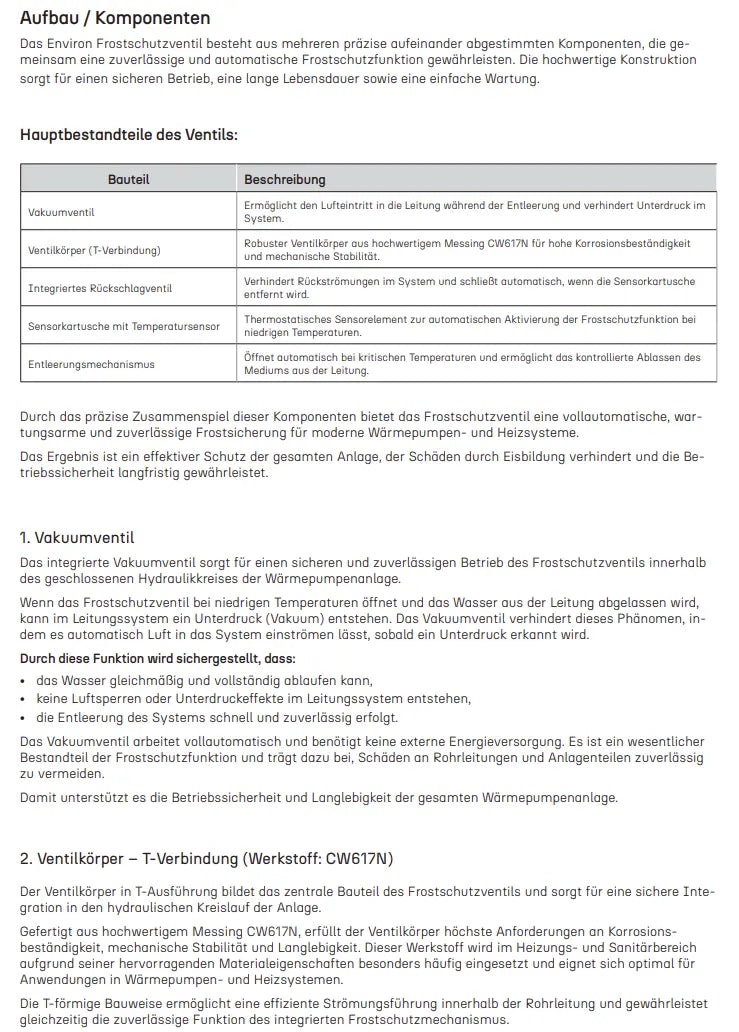

🧩 Aufbau / Komponenten:
-
Vakuumventil: Ermöglicht Lufteintritt während der Entleerung und verhindert Unterdruck
-
Ventilkörper in T-Verbindung: Messing CW617N für hohe Korrosionsbeständigkeit
-
Integriertes Rückschlagventil: Schließt automatisch beim Entfernen der Sensorkartusche
-
Sensorkartusche mit Temperatursensor: Thermostatisches Element zur automatischen Aktivierung

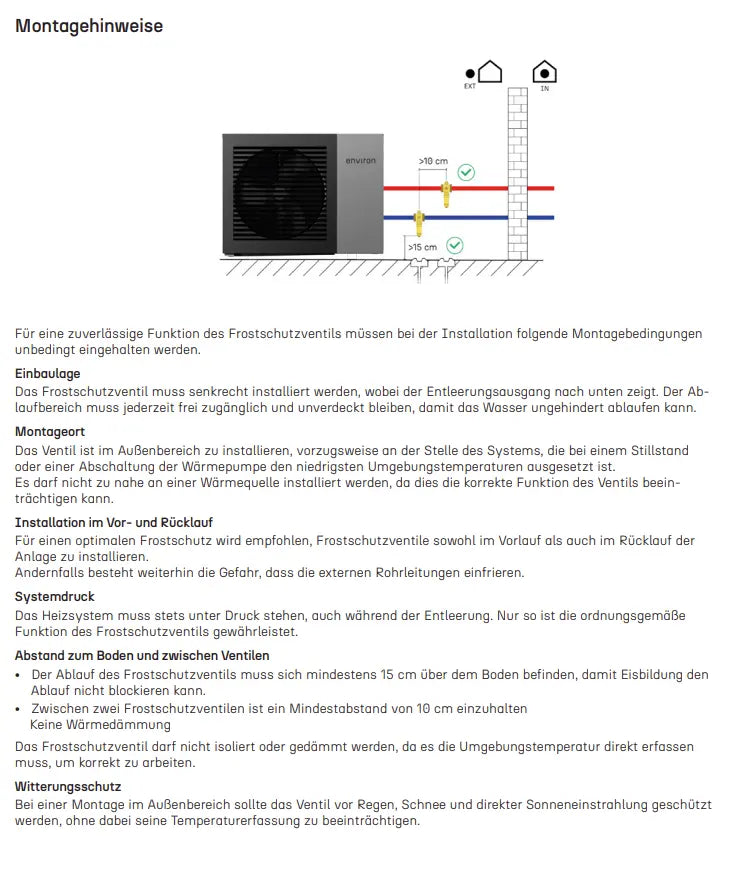

📋 Montagehinweise:
-
Einbaulage: senkrechte Installation, Entleerungsausgang nach unten
-
Montageort: Außenbereich, an der kältesten Stelle des Systems, nicht in Nähe von Wärmequellen
-
Vor- und Rücklauf: Für optimalen Frostschutz Einbau in beiden Leitungen empfohlen
-
Bodenabstand: mindestens 15 cm für ungehinderten Ablauf und Eisbildungsschutz
-
Ventilabstand: mindestens 10 cm zwischen zwei Frostschutzventilen
-
Keine Wärmedämmung: Ventil darf nicht isoliert werden – muss Umgebungstemperatur direkt erfassen
-
Witterungsschutz: Schutz vor Regen, Schnee und direkter Sonneneinstrahlung empfohlen
-
Systemdruck: Heizsystem muss stets unter Druck stehen
-

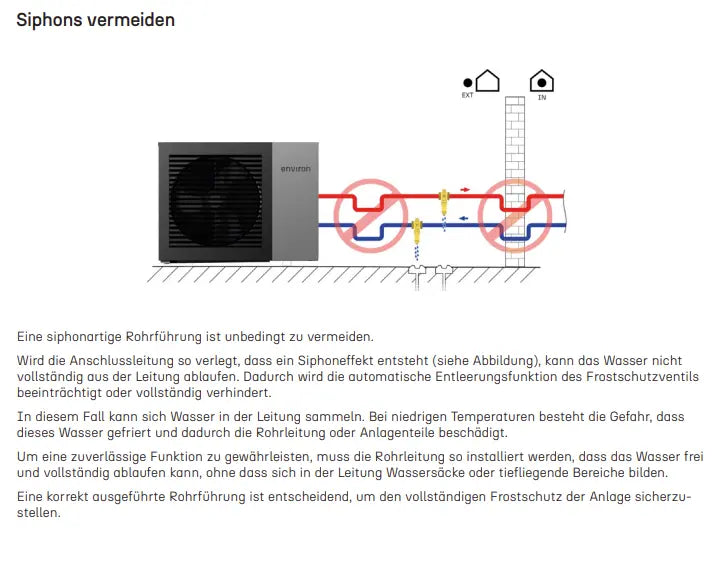

Keine Siphons: Rohrführung ohne Wassersäcke oder tiefliegende Bereiche
🏠 Anwendungsbereiche:
- Luft-Wasser-Wärmepumpen im Außenbereich
- Geschlossene Hydraulikkreisläufe von Wärmepumpenanlagen
- Außenliegende Rohrleitungen von Heizungsanlagen
- Schutz von Wärmetauschern bei Stromausfall im Winterbetrieb
📦 Lieferumfang:
- 1× environ Frostschutzventil 1" AG (DN25)
📦 Versand & Verfügbarkeit:
- Lagerware – sofort lieferbar
- Kostenloser DHL-Versand
- Deutscher Kundensupport
🏭 Herstellerinformationen:
ENVIRON Energie- und Umwelttechnik GmbH & Co. KG
Robert-Bosch-Straße 9
78048 Villingen-Schwenningen
Deutschland
E-Mail: info@environgroup.de
Web: www.environ-solutions.de
