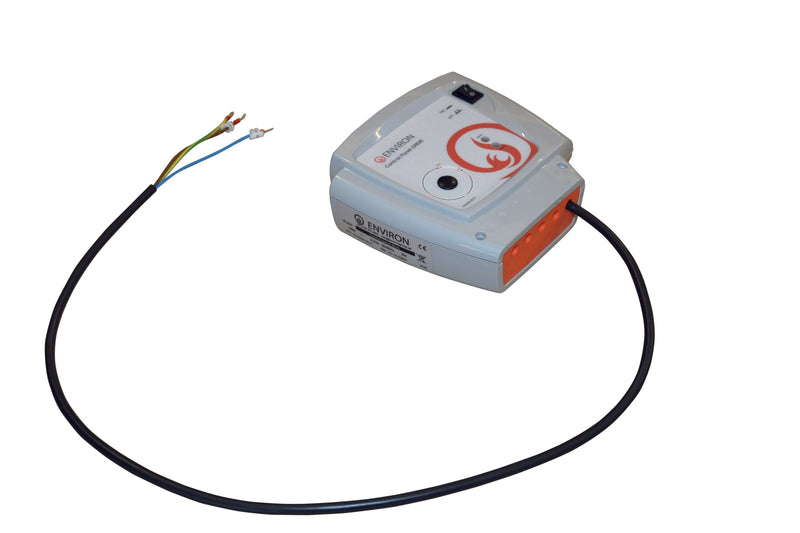

environ CONTROL PANEL DRIVE – il controllo centrale per ogni sistema di aspirazione pellet environ
Il environ CONTROL PANEL DRIVE è il cervello di ogni sistema di aspirazione pellet environ. Qui risiede tutta l’intelligenza che collega turbina di aspirazione, unità di prelievo, unità dosatrice, sensori e valvole di sicurezza in un sistema affidabile e funzionante. Un tipico sistema di aspirazione ha da cinque a otto componenti, che devono lavorare insieme in modo perfettamente coordinato – il CONTROL PANEL DRIVE gestisce questa coordinazione in modo completamente automatico, garantendo che la tua caldaia a pellet sia sempre alimentata senza interventi manuali.
L’installazione è semplicissima: collegare i componenti, impostare il tempo di funzionamento tramite potenziometro – fatto. Grazie alle spie sul frontale puoi sempre vedere lo stato operativo e individuare eventuali errori a colpo d’occhio. Il montaggio può essere effettuato su una scatola elettrica 503 o direttamente a parete con il supporto fornito. Con grado di protezione IP40, robusta classe di isolamento 1 e uscite di carico nominale da 16 A, il CONTROL PANEL DRIVE è progettato per l’uso continuo nella sala caldaia.
✅ Vantaggi del prodotto in sintesi:
-
Controllo centrale per sistemi di aspirazione environ completi: coordina fino a 8+ componenti simultaneamente
-
Installazione plug-and-play: collegare i componenti, regolare il potenziometro, pronto
-
Tempo di carica regolabile: durata del ciclo di aspirazione regolabile individualmente tramite potenziometro
-
Indicazione chiara dello stato: LED di alimentazione, LED di errore e interruttore ON/OFF direttamente sul frontale
-
Segnalazione errori esterna possibile: allarmi remoti visivi e acustici collegabili
-
Hardware robusto: uscite di carico nominale da 16 A, protezione da 500 mA, classe di isolamento 1
-
Montaggio flessibile: scatola elettrica 503 o montaggio a parete con supporto rigido
-
Design compatto: 172 × 70 × 162 mm, peso solo 0,5 kg
-
Universale: compatibile con tutte le turbine di aspirazione environ (LOADER 700 & 900) e unità di prelievo
-
Alimentazione ausiliaria 12 V DC: per sensori e dispositivi aggiuntivi direttamente dal controllo
-
Dal produttore tedesco environ di Villingen-Schwenningen
🔌 Cosa può controllare il CONTROL PANEL DRIVE:
Il CONTROL PANEL DRIVE gestisce automaticamente i seguenti componenti environ – tutti in un sistema, senza controllo aggiuntivo:
| Componente |
Numero articolo |
Funzione |
| TURBINA DI ASPIRAZIONE LOADER 700 |
EN1000.50.01 |
Turbina di aspirazione standard 1,3 kW |
| TURBINA DI ASPIRAZIONE LOADER 900 |
EN1000.50.00 |
Turbina di aspirazione premium 1,35 kW con acciaio inox |
| UNITÀ DOSATRICE DISPENSER |
EN3400.10.01 |
Ciclone dosatore con sensore di apertura a sportello |
| UNITÀ DOSATRICE BIGGIDOG |
EN3460.50.02 |
Unità dosatrice per carichi pesanti |
| Unità di prelievo SPIDERHUG |
EN3400.00.04 |
Prelievo verticale da magazzini bassi |
| Unità di prelievo HD Matic |
EN3400.00.03 |
Unità di prelievo per carichi pesanti |
| Unità di prelievo VakuMatik |
EN3400.00.06 |
Ugello motorizzato con anti-intasamento |
| VakuMatik Free |
EN3400.00.09 |
Prelievo motorizzato flessibile |
| Sensore di livello magazzino principale |
EN4210.00.01 |
Monitoraggio livello del deposito pellet |
| Valvola di sezione per tecnica di aspirazione |
EN2000.50.00 |
Valvola con micro per impianti multi-magazzino |
| Presa di aspirazione |
EN1400.32.00 |
Collegamento per pulizia caldaia e ambiente |
| Dispositivi di allarme remoto |
— |
Segnali visivi e acustici (esterni) |
| Timer / orologio programmabile |
— |
Cicli di aspirazione temporizzati |

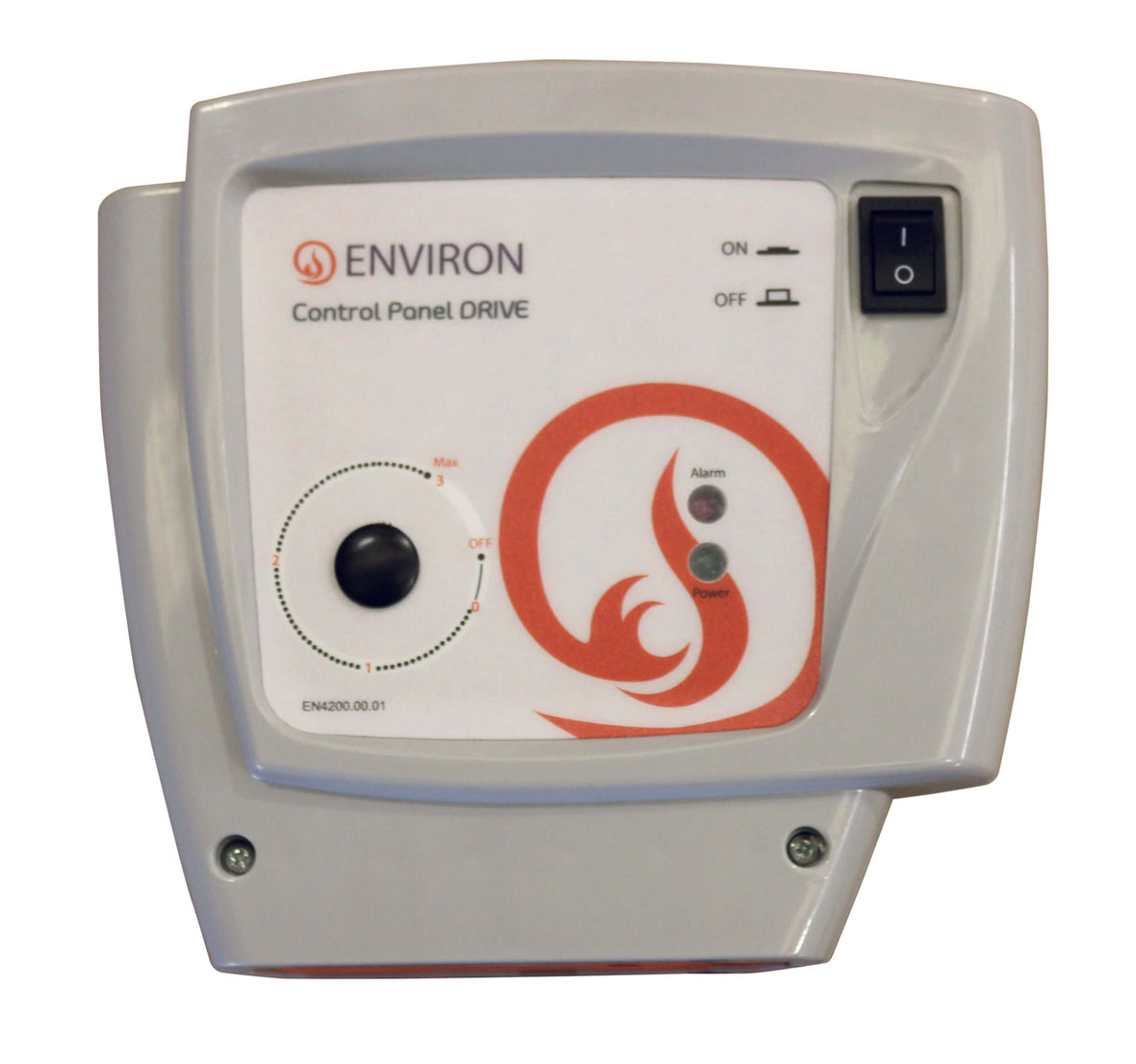

⚙️ Controlli frontali:
-
Interruttore ON/OFF: interruttore principale centrale per l'intero impianto
-
LED di alimentazione: indica in modo affidabile lo stato di alimentazione
-
LED segnalazione errore: segnala immediatamente visivamente i guasti
-
Potenziometro: regolazione continua del tempo di carica del combustibile
-
Interruttore modalità allarme: configurazione della reazione in caso di errore

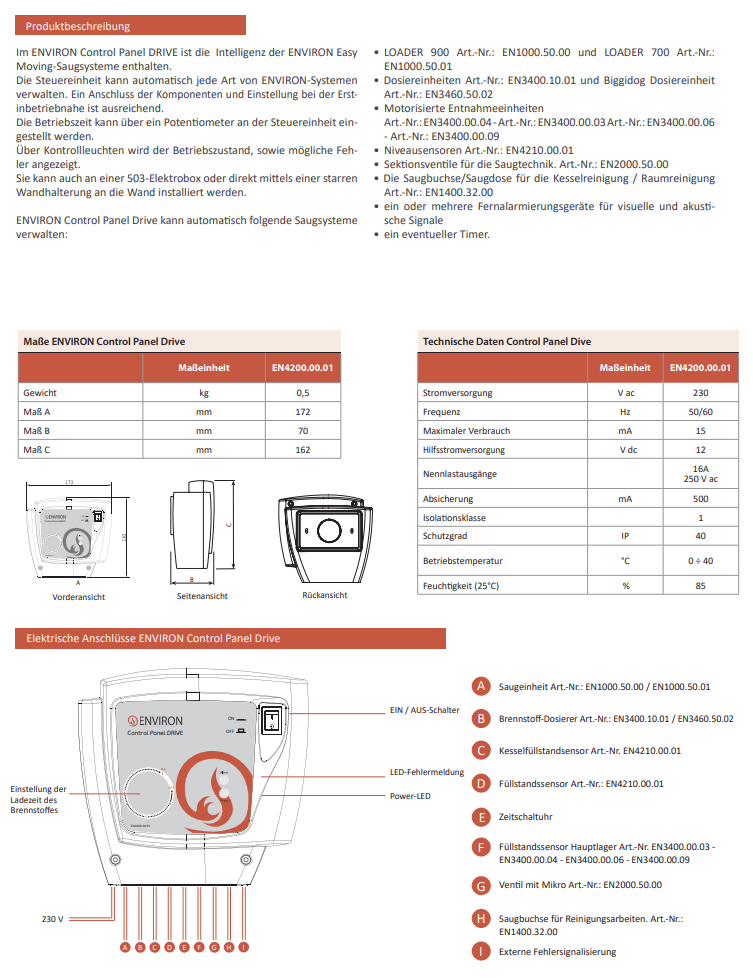

🔧 Dati tecnici:
| Caratteristica |
Valore |
| Produttore |
environ |
| Numero articolo |
EN4200.00.01 |
| Design |
Unità di controllo centrale per sistemi di aspirazione pellet |
| Alimentazione |
230 V AC |
| Frequenza |
50/60 Hz |
| Consumo massimo |
15 mA |
| Alimentazione ausiliaria |
12 V DC |
| Uscite a carico nominale |
16 A / 250 V AC |
| Protezione |
500 mA |
| Classe di isolamento |
1 |
| Grado di protezione |
IP40 |
| Temperatura di esercizio |
0 °C fino a +40 °C |
| Umidità (a 25°C) |
max. 85 % |
| Montaggio |
Scatola elettrica 503 o montaggio a parete |
| Peso |
0,5 kg |
| Dimensioni (L × P × A) |
70 × 162 × 172 mm |
🛠️ Contenuto della confezione:
- 1× unità di controllo environ CONTROL PANEL DRIVE (EN4200.00.01)
- 1× supporto a parete rigido per montaggio diretto
- Morsetti di collegamento per tutti i componenti compatibili
- Manuale d'uso e di installazione
⚙️ Istruzioni di installazione:
- Alimentazione: 230 V / 50 Hz
- Montaggio su una scatola elettrica standard 503 o direttamente a parete con il supporto a parete fornito
- Installare in un ambiente asciutto e con poca polvere nella stanza della caldaia (IP40, max. 85% di umidità)
- Osservare la temperatura di esercizio da 0 °C a +40 °C
- La messa in servizio iniziale dovrebbe essere effettuata da un elettricista qualificato
- Nota: nei set completi (Set 1 fino a Set 5) è già incluso il CONTROL PANEL DRIVE – questo controllo è pensato come componente singolo per configurazioni proprie, sostituzioni o ampliamenti
📦 Spedizione e disponibilità:
- Merce a magazzino – pronta consegna
- Spedizione DHL gratuita
- Assistenza clienti tedesca con consulenza tecnica specializzata
- Su richiesta supportiamo nella configurazione dell'intero sistema di aspirazione
🏭 Informazioni sul produttore:
ENVIRON Energie- und Umwelttechnik GmbH & Co. KG
Robert-Bosch-Straße 9
78048 Villingen-Schwenningen
Germania
E-Mail: info@environgroup.de
Web: www.environ-solutions.de
