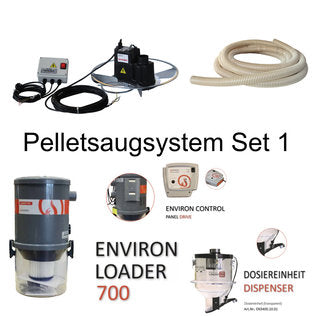

environ Pelletsaugsystem Set 1 – prelievo verticale dei pellet con Spiderhug & Loader 700

Il set environ Pelletsaugsystem 1 è la soluzione completa ideale per il prelievo verticale dei pellet dall’alto – sia da un locale di stoccaggio pellet basso, un serbatoio autocostruito o un silo pellet finito. Invece del classico prelievo con fondo inclinato, il sistema funziona con l’innovativa unità di prelievo verticale environ SPIDERHUG, che si posa semplicemente sulla superficie dei pellet e durante il funzionamento si sposta automaticamente verso il basso – fino allo svuotamento completo del deposito. In questo modo sfrutti il 100% dello spazio disponibile senza dover costruire un fondo inclinato complesso.

Il set completo pronto per il collegamento include tutti i componenti per un’installazione immediata: unità di prelievo verticale SPIDERHUG, potente turbina aspirante LOADER 700 con sistema di filtraggio E11 integrato e contenitore della polvere trasparente, il controllo intelligente CONTROL PANEL DRIVE, l’unità dosatrice DISPENSER con sensore integrato e tubo per pellet in PU da 20 m Ø 50 mm. Universale, compatibile con tutte le caldaie a pellet più diffuse – nuove o esistenti.

• Set completo pronto per il collegamento: tutti i componenti coordinati tra loro – facile da montare e subito pronto all’uso
• Prelievo verticale SPIDERHUG: ideale per locali di stoccaggio bassi e serbatoi autocostruiti senza fondo inclinato
• Trasporto pellet completamente automatico: i pellet vengono aspirati dall’alto – il deposito si svuota uniformemente fino al fondo
• Turbina aspirante LOADER 700: potenza motore 1,3 kW, portata d’aria 234 m³/h – potente e silenziosa allo stesso tempo (< 70 dB(A))
• Filtro in poliestere classe E11: superficie filtrante di 6.700 cm², lavabile con acqua – nessuna sostituzione costosa del filtro necessaria
• Contenitore della polvere trasparente: capacità di 18 l, controllo visivo in qualsiasi momento – svuotamento rapido
• Scheda di protezione nel SPIDERHUG: protegge il sistema da sovratensioni e cortocircuiti
• Universale compatibile: adatto a tutte le caldaie a pellet esistenti o di nuova installazione
• 20 m tubo pellet PU Ø 50 mm: portata sufficiente per la maggior parte delle installazioni
• Del produttore tedesco environ di Villingen-Schwenningen

• Serbatoi pellet autocostruiti e realizzazioni su misura di ogni tipo
• Depositi pellet piatti senza pavimento inclinato
• Serbatoi di stoccaggio environ (SILO 8, SILO 15, SILO 34, SILO 55, SILO 76)
• Serbatoi aggiuntivi e serbatoi intermedi
• Adeguamento di caldaie a pellet esistenti con geometria di deposito problematica

Lo SPIDERHUG viene posizionato sulla superficie dei pellet nel deposito. Non appena la caldaia a pellet richiede combustibile, il controllo CONTROL PANEL DRIVE attiva la turbina aspirante LOADER 700. Questa crea un sottovuoto nel tubo pellet e aspira i pellet dallo SPIDERHUG attraverso la condotta fino al DISPENSER sopra la caldaia. Il DISPENSER dosa i pellet tramite una valvola di uscita combustibile direttamente nel serbatoio di stoccaggio. Quando ci sono abbastanza pellet nella caldaia, il ciclo di aspirazione termina automaticamente. Durante il funzionamento, lo SPIDERHUG si scava verso il basso strato dopo strato grazie al proprio peso e alla forza di aspirazione, fino a svuotare completamente il deposito.

🌀 SPIDERHUG unità di prelievo verticale (Art.-Nr. EN3400.00.04)

🌬️ LOADER 700 turbina aspirante (Art.-Nr. EN1000.50.01)

📦 DISPENSER unità di dosaggio (Art.-Nr. EN3400.10.01)

🎛️ Controllo CONTROL PANEL DRIVE

Il controllo centrale coordina l’intero sistema di aspirazione: rilevamento del fabbisogno tramite il sensore di apertura valvola del DISPENSER, attivazione della turbina aspirante LOADER 700 e dello SPIDERHUG, monitoraggio dei cicli di aspirazione e spegnimento automatico. Pannello di controllo chiaro con LED di stato.

🪛 Tubo per pellet in PU Ø 50 mm

20 m di tubo per pellet in poliuretano antistatico di qualità premium. Sufficiente per la maggior parte delle installazioni standard dal deposito alla caldaia. Estendibile su richiesta per distanze maggiori (max. 30 m di trasporto).

• 1× unità di prelievo verticale environ SPIDERHUG (EN3400.00.04)
• 1× turbina aspirante environ LOADER 700 con filtro integrato e contenitore per polvere (EN1000.50.01)
• 1× controllo environ CONTROL PANEL DRIVE
• 1× unità dosatrice environ DISPENSER con sensore di apertura valvola (EN3400.10.01)
• 1× modello di montaggio per DISPENSER
• 20 m di tubo per pellet in PU environ Ø 50 mm
• Cavi di collegamento e materiale di connessione
• Manuale d’uso e di montaggio

• Alimentazione elettrica: 230 V / 50 Hz per LOADER 700, SPIDERHUG e CONTROL PANEL DRIVE
• Distanza di trasporto massima: fino a 30 m
• Differenza di altezza massima: fino a 6 m
• Adatto per pellet, mais, gusci di nocciola e combustibili granulari simili
• Compatibile con quasi tutte le caldaie a pellet e stufe a pellet con serbatoio di stoccaggio
• Il LOADER 700 è combinabile solo con le seguenti unità di prelievo: SPIDERHUG (EN3400.00.04), HD Matic (EN3400.00.03), VakuMatik (EN3400.00.06) e VakuMatik Free (EN3400.00.09)

• Merce a magazzino – pronta consegna
• Spedizione DHL gratuita
• Spedizione in più scatole
• Assistenza clienti tedesca con consulenza tecnica specializzata
• Su richiesta supportiamo nella presentazione delle domande di finanziamento (BAFA, KfW) e nella messa in servizio
