environ Pelletsaugsystem Set 3 – Pelletentnahme mit Saugdüse & Loader 700
Das environ Pelletsaugsystem Set 3 ist die einfachste, wartungsärmste und preisgünstigste Komplettlösung für die Pelletentnahme aus selbstgebauten und vorgefertigten Pellettanks – auch von großen Dimensionen. Im Zentrum steht die environ Saugdüse – eine rein mechanische Entnahmesonde ohne Motor und ohne elektrische Verkabelung. Das bedeutet: keine beweglichen Teile im Lager, kein Verschleiß, keine Wartung. In Kombination mit dem pneumatischen Zweirohrsystem von environ ermöglicht die Saugdüse die zuverlässige Brennstoffentnahme direkt aus dem Lager. Aus hochwertigem verzinktem Blech gefertigt – extrem robust und korrosionsfest.

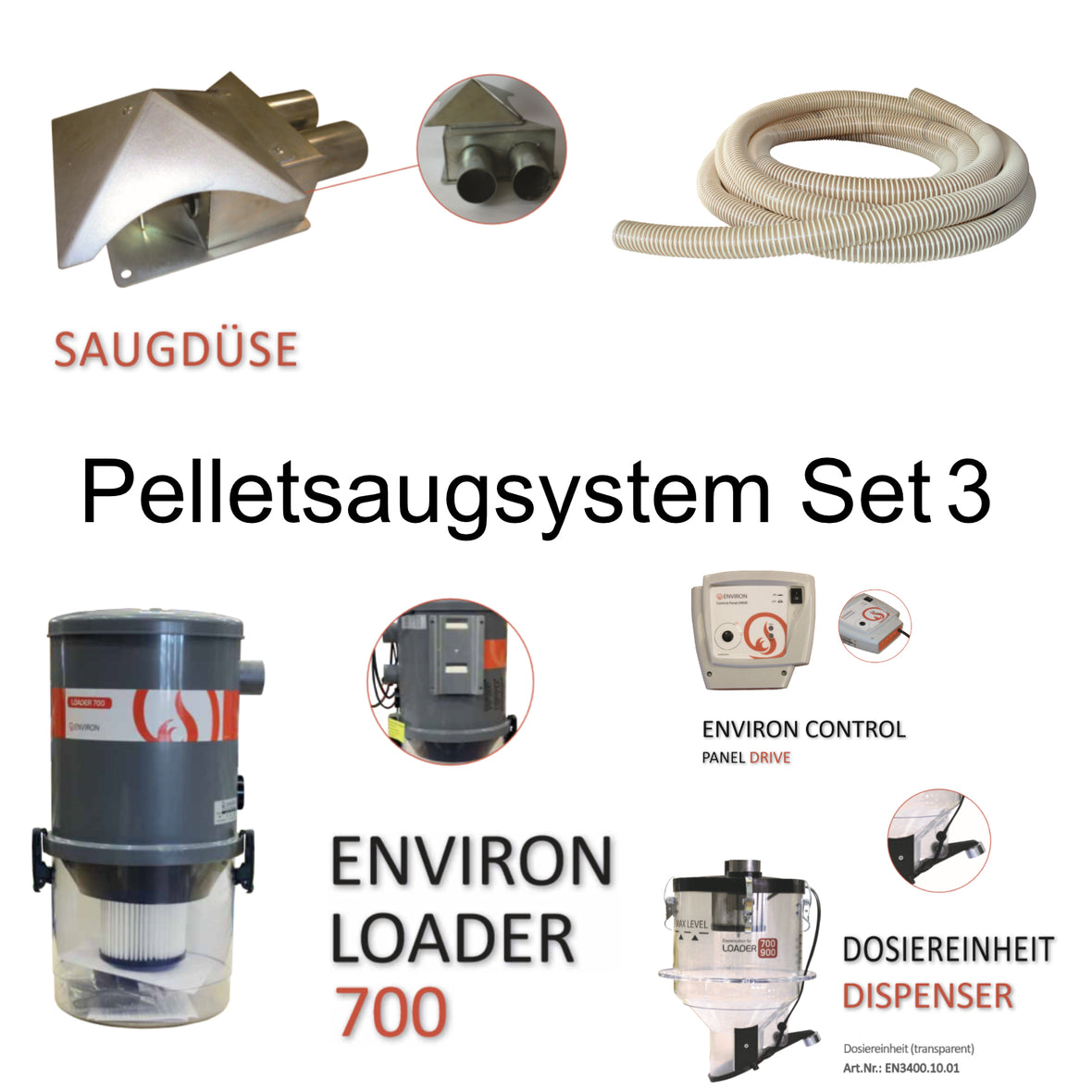

Das anschlussfertige Komplettset enthält alle Komponenten für eine sofortige Installation: Saugdüse für die Zweirohr-Brennstoffansaugung, leistungsstarke Saugturbine LOADER 700 mit integriertem E11-Filtersystem und transparentem 18-Liter-Staubbehälter, die intelligente Steuerung CONTROL PANEL DRIVE, die Dosiereinheit DISPENSER mit integriertem Klappenöffnungssensor sowie 20 m PU-Pelletschlauch Ø 50 mm. Universell kompatibel mit allen gängigen Pelletkesseln – neu oder vorhanden.
✅ Produktvorteile auf einen Blick:
-
Anschlussfertiges Komplettset: alle Komponenten aufeinander abgestimmt – einfach montieren und loslegen
-
Saugdüse – komplett wartungsfrei: keine Motoren, keine Elektronik im Pelletlager
-
Keine elektrische Verkabelung im Lager nötig: maximal installationsfreundlich
-
Pneumatisches Zweirohr-Fördersystem: bessere Druckverhältnisse, sauberer Druckausgleich, gleichmäßiger Pellettransport
-
Verzinktes Blech: extrem robust, korrosionsfest, jahrzehntelange Haltbarkeit
-
Ideal für selbstgebaute und vorgefertigte Pellettanks: auch in großen Dimensionen einsetzbar
-
LOADER 700 Saugturbine: 1,3 kW Motorleistung, 234 m³/h Luftdurchfluss – stark und leise zugleich (< 70 dB(A))
-
Polyesterfilter Klasse E11: 6.700 cm² Filterfläche, mit Wasser auswaschbar – kein teurer Filtertausch nötig
-
Transparenter Staubbehälter: 18 l Volumen, jederzeitige Sichtkontrolle – schnelle Entleerung
-
20 m PU-Pelletschlauch Ø 50 mm: ausreichend Reichweite für die meisten Installationen
-
Vom deutschen Hersteller environ aus Villingen-Schwenningen
🏠 Für welche Anwendungen ist Set 3 ideal?
- Selbstgebaute Pellettanks und Maßanfertigungen
- Vorgefertigte Pellettanks und große Lagerbehälter
- Klassische Pelletlagerräume mit Schrägboden
- environ Pelletsilos (SILO 8, SILO 15, SILO 34, SILO 55, SILO 76)
- environ TerraTank Erdtanks
- Anwender, die eine möglichst wartungsarme, langlebige Lösung suchen
- Nachrüstung bestehender Pelletheizungen mit funktionierendem Lager
⚙️ So funktioniert das Pelletsaugsystem:
Die Saugdüse wird im Pelletlager am Auslaufpunkt positioniert. Sobald der Pelletkessel Brennstoff anfordert, aktiviert die Steuerung CONTROL PANEL DRIVE die LOADER 700 Saugturbine. Diese erzeugt einen Unterdruck im Zweirohrsystem und saugt die Pellets durch den PU-Schlauch zum DISPENSER über dem Kessel. Der DISPENSER dosiert die Pellets über eine Brennstoffaustrittsklappe direkt in den Vorratsbehälter. Das zweite Rohr im Zweirohrsystem sorgt dabei für den notwendigen Druckausgleich – ein entscheidender Vorteil gegenüber Einrohrsystemen, da sich die Pellets gleichmäßiger und schneller fördern lassen. Sobald genug Pellets im Kessel sind, wird der Saugzyklus automatisch beendet. Der gesamte Vorgang läuft ohne bewegliche Teile im Lager ab – maximale Zuverlässigkeit, minimaler Wartungsaufwand.
🔄 Set 1 vs. Set 2 vs. Set 3 – welches ist das richtige für mich?
| Eigenschaft |
Set 3 (Saugdüse) |
Set 2 (VakuMatik) |
Set 1 (Spiderhug) |
| Lager-Typ |
Pellettank / Schrägboden-Lager |
Trichterförmiges Lager |
Flacher Lagerraum / Eigenbau-Tank |
| Bewegliche Teile im Lager |
Keine |
Motorisierter Stahlbolzen |
Motorisierte Vertikalentnahme |
| Wartungsaufwand im Lager |
Sehr gering |
Gering |
Gering |
| Eigene Stromzufuhr im Lager |
Nein |
Ja (15 W) |
Ja (15 W) |
| Anti-Verstopfungs-Mechanismus |
Passiv (Schwerkraft) |
Aktiv (rotierender Bolzen) |
Aktiv (Vertikalbewegung) |
| Preisniveau |
Günstig |
Mittel |
Premium |
🔧 Komponenten im Detail:
📥 environ Saugdüse (Art.-Nr. EN3400.00.01)
| Eigenschaft |
Wert |
| Material |
verzinktes Blech |
| Bauart |
Pneumatisches Zweirohr-Fördersystem |
| Anschluss |
Ø 50 mm |
| Stromversorgung |
Keine erforderlich |
| Verkabelung |
Keine erforderlich |
| Bewegliche Teile |
Keine |
| Konzipiert für |
vorgefertigte und selbstgebaute Pellettanks |
| Maße (L × B) |
260 × 120 mm |
| Gewicht |
2 kg |
🌬️ LOADER 700 Saugturbine (Art.-Nr. EN1000.50.01)
| Eigenschaft |
Wert |
| Staubeintritt |
Ø 50 mm |
| Luftauslass |
Ø 50 mm |
| Stromversorgung |
230 V AC |
| Frequenz |
50/60 Hz |
| Motorleistung |
1,3 kW |
| Stromaufnahme |
5,4 A |
| Maximaler Luftdurchfluss |
234 m³/h |
| Filteroberfläche |
6.700 cm² |
| Filtrationsklasse |
E11 (waschbar) |
| Behälter-Kapazität |
18 l |
| Schutzgrad |
IP44 |
| Luftschalldämpfer |
Ja, integriert |
| Lautstärke |
< 70 dB(A) |
| Gewicht |
7 kg |
| Maße (B × T × H) |
310 × 340 × 600 mm |
📦 DISPENSER Dosiereinheit (Art.-Nr. EN3400.10.01)
| Eigenschaft |
Wert |
| Max. Kapazität |
5,2 l |
| Schutzgrad |
IP44 |
| Anschluss Staubeintritt |
Ø 50 mm |
| Anschluss Luftauslass |
Ø 50 mm |
| Sensor |
Klappenöffnungssensor integriert |
| Maße (H × B × T) |
381 × 184 × 281 mm |
| Gewicht |
1,65 kg |
| Lieferumfang |
inkl. Montage-Schablone |
🎛️ CONTROL PANEL DRIVE Steuerung
Die zentrale Steuerung koordiniert das gesamte Saugsystem: Bedarfserkennung über den Klappenöffnungssensor des DISPENSER, Steuerung der LOADER 700 Saugturbine, Überwachung der Saugzyklen und automatische Abschaltung. Übersichtliches Bedienfeld mit Status-LEDs.
🪛 PU-Pelletschlauch Ø 50 mm
20 m antistatischer Polyurethan-Pelletschlauch in Premium-Qualität. Reicht für die meisten Standard-Installationen vom Lager bis zum Heizkessel. Bei längeren Strecken auf Anfrage verlängerbar (max. 30 m Förderstrecke).
📦 Lieferumfang:
- 1× environ Saugdüse für Zweirohr-Brennstoffansaugung (EN3400.00.01)
- 1× environ LOADER 700 Saugturbine mit integriertem Filter und Staubbehälter (EN1000.50.01)
- 1× environ CONTROL PANEL DRIVE Steuerung
- 1× environ DISPENSER Dosiereinheit mit Klappenöffnungssensor (EN3400.10.01)
- 1× Montage-Schablone für DISPENSER
- 20 m environ PU-Pelletschlauch Ø 50 mm
- Verbindungskabel und Anschlussmaterial
- Bedienungs- und Montageanleitung
⚙️ Systemvoraussetzungen & Hinweise:
- Stromversorgung: 230 V / 50 Hz für LOADER 700 und CONTROL PANEL DRIVE
- Maximale Förderstrecke: bis zu 30 m
- Maximaler Höhenunterschied: bis zu 6 m
- Geeignet für Pellets, Mais, Haselnussschalen und ähnliche granulare Brennstoffe
- Kompatibel mit nahezu allen Pelletkesseln und Pelletöfen mit Vorratsbehälter
- Saugdüse benötigt einen Lagerauslauf oder Schrägboden – für flache Lager ohne Schrägboden empfehlen wir Set 1 mit SPIDERHUG, für trichterförmige Lager mit aktivem Verstopfungsschutz Set 2 mit VakuMatik
📦 Versand & Verfügbarkeit:
- Lagerware – sofort lieferbar
- Kostenloser DHL-Versand
- Versand in mehreren Kartons
- Deutscher Kundensupport mit technischer Fachberatung
- Auf Wunsch unterstützen wir bei Förderantragsstellung (BAFA, KfW) und Inbetriebnahme
