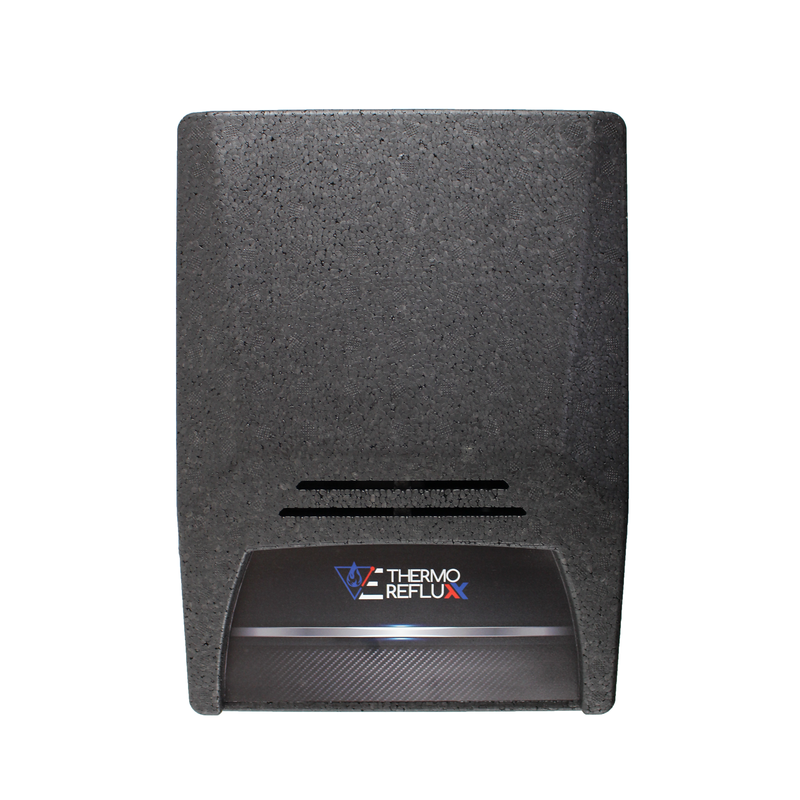

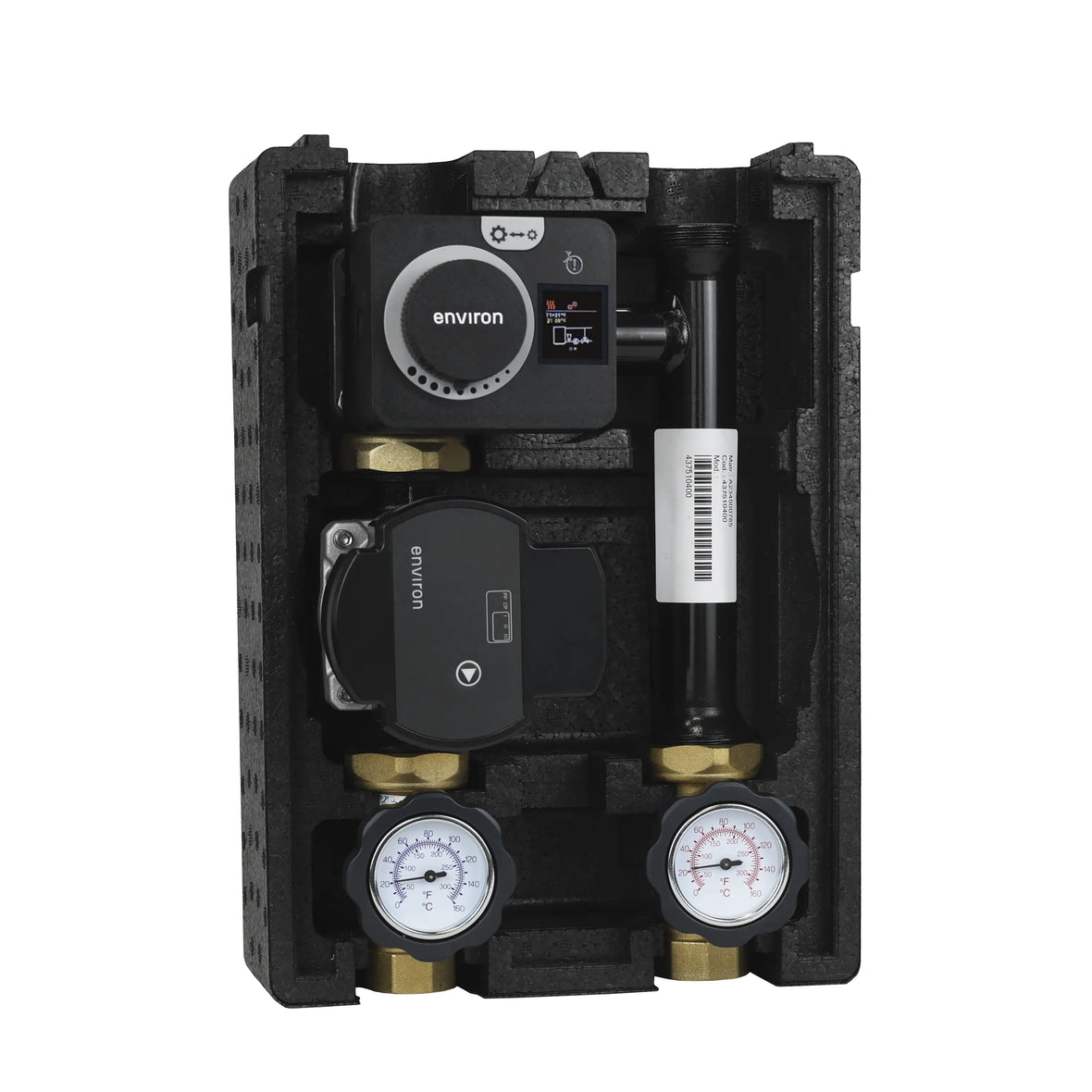

La risalita del ritorno Thermoreflux X è un’unità compatta e pronta per il montaggio di risalita del ritorno / valvola di carico per mantenere la temperatura della caldaia e del ritorno per tutte le dimensioni di caldaie comuni da 5kW a 80 kW di potenza nominale. Regolata elettronicamente con miscelatore a tre vie in ottone integrato. Montato un motore di azionamento ENC10. Inoltre è installata una pompa ad alta efficienza Environ EcoStar II 25/6. Nella parte superiore del gruppo pompa si trovano valvole di intercettazione a tenuta piatta (1“ IG) con termometri integrati (0-160°C).

La risalita del ritorno (anche risalita della temperatura di ritorno o RLA) convoglia acqua dal flusso caldo di un impianto di riscaldamento al ritorno. In questo modo riduce la differenza di temperatura tra i due fluidi e garantisce un funzionamento sicuro ed efficiente del riscaldamento.

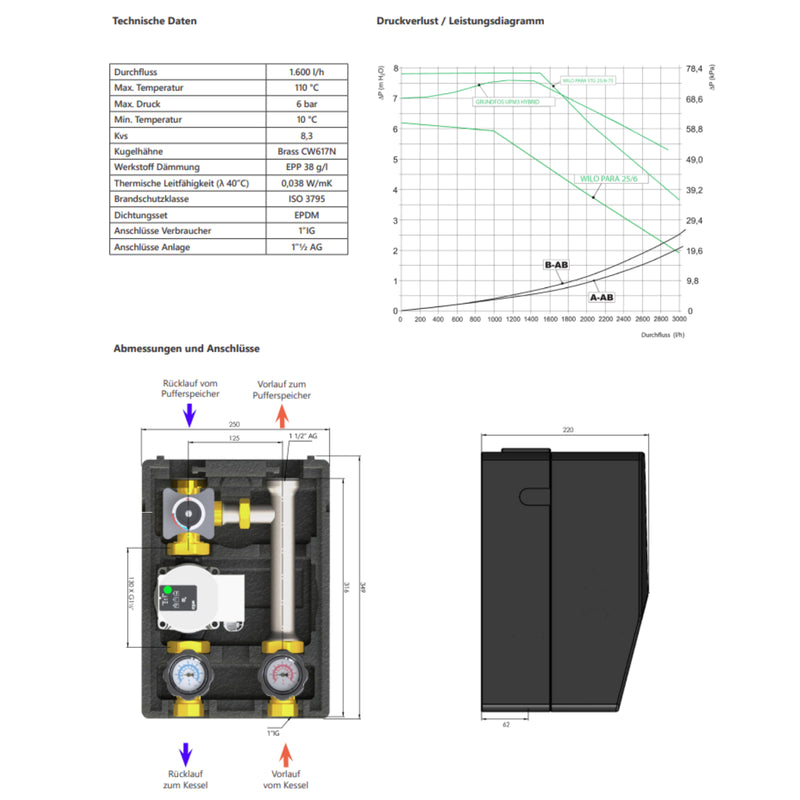

Dati tecnici:

▸ Portata: 1.600 L/h
▸ Temperatura massima: 110°C
▸ Pressione massima: 6 bar
▸ Temperatura minima: 10°C
▸ Kvs: 8,3
▸ Valvole a sfera: Ottone CW617N
▸ Materiale isolamento: EPP 38 g/l
▸ Conduttività termica 0,038 W/mK
▸ Classe di resistenza al fuoco: ISO 3795
▸ Set guarnizioni: EPDM
▸ Collegamenti utenza: 1" IG
▸ Collegamenti impianto: 1 1/2" AG

Dati tecnici pompa ad alta efficienza Environ EcoStar II 25/6:

▸ Altezza di sollevamento max: 6m
▸ Portata max: 3,6m³/h
▸ Intervallo di temperatura: -20°C fino a +110°C
▸ Potenza assorbita: 3W-43W
▸ Pressione di esercizio: max. 10 bar
▸ Collegamento elettrico: 230V/50HZ
▸ Tensione di alimentazione: 220~240V, 50/60Hz
▸ Livello di protezione: IP44
▸ Classe di isolamento: H
▸ Norma EMC: EN61000-6-1 e EN61000-6-3

Dati tecnici motore miscelatore Environ ENC10:

▸ Display TFT: Sì
▸ Tastiera: Sì
▸ Consumo proprio: Max. 3,5 W
▸ Consumo energetico in modalità standby: Max. 0,25 W
▸ Coppia: 6 Nm
▸ Angolo di rotazione: 90 < °
▸ Tempo di funzionamento: 120 s 90 < °
▸ Regolazione della valvola di miscelazione: PID a 3 punti
▸ Tensione di rete: 230 V~, 50 Hz
▸ Consumo massimo proprio: 5 W
▸ Grado di protezione: IP42 secondo 60529
▸ Classe di protezione: I secondo EN 60730-1
▸ Tipo di sensore di temperatura: PT1000
▸ Materiale della custodia: PC – grigio scuro
▸ Peso del prodotto: 900 g

Dati del produttore:

ENVIRON Energie- und Umwelttechnik GmbH & Co. KG

Robert-Bosch-Straße 9

78048 Villingen-Schwenningen

Telefono: +49 7705 977 5803

E-Mail: info@environgroup.de
Sito web: https://environ-solutions.de/
