Caleffi iStop Frostschutzventil 108602 2er-Set – 1" AG (DN 25) für Vor- und Rücklauf bis 90 °C

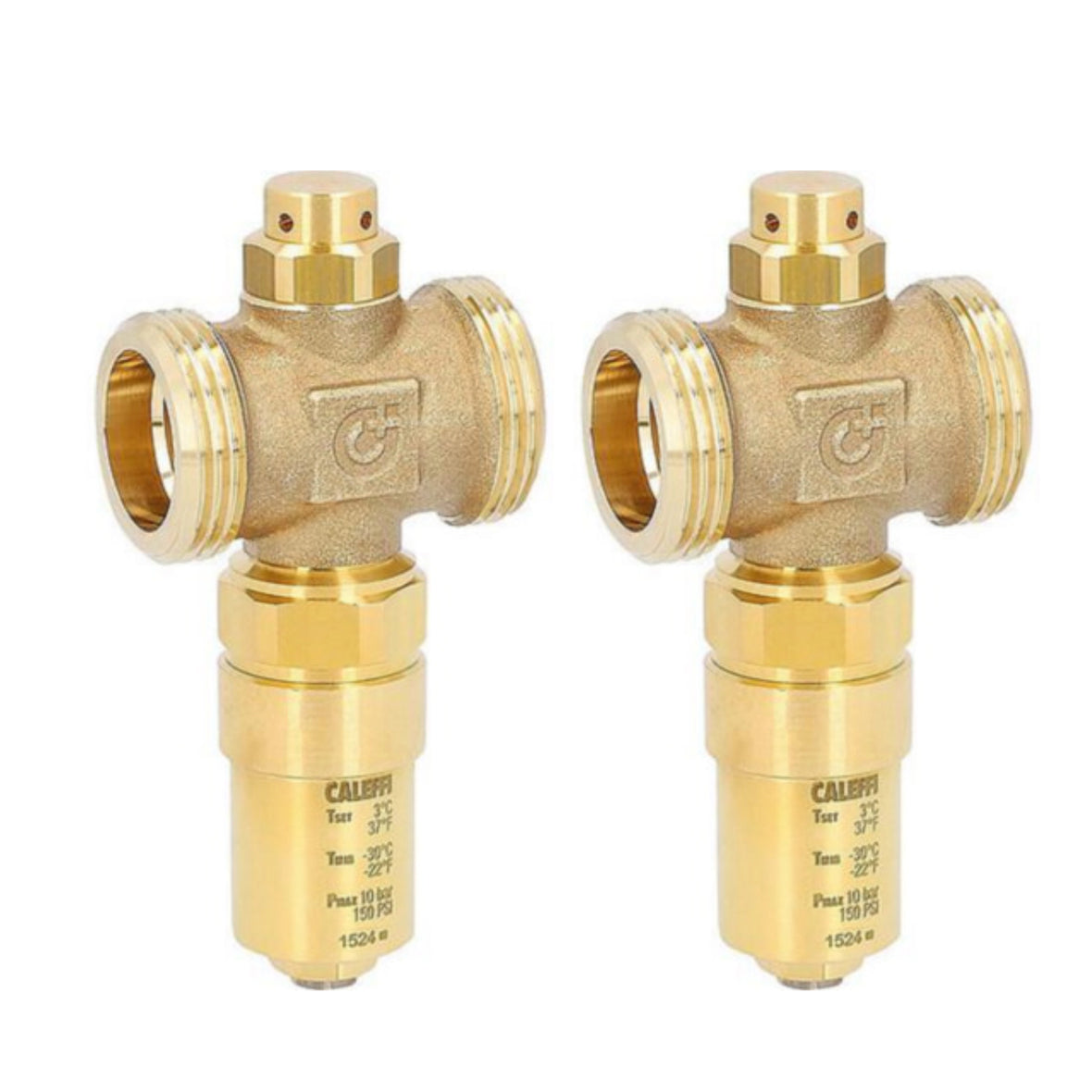

Das Caleffi iStop Frostschutzventil 108602 2er-Set enthält zwei identische Frostschutzventile 1" AG (DN 25) und sichert damit Vor- und Rücklauf einer Luft-Wasser-Wärmepumpe gleichzeitig gegen Frost ab – so wie es Caleffi für einen zuverlässigen Frostschutz ausdrücklich empfiehlt. Die Ventile der Serie 108 mit Endziffer 2 sind für Wärmepumpen mit hohen Vorlauftemperaturen bis 90 °C ausgelegt, wie sie Geräte mit dem Kältemittel R290 erreichen. Fällt die Wassertemperatur im Ventil auf 3 °C, öffnet es selbsttätig und entleert die Leitung, bevor sich Eis bilden kann – rein thermostatisch, ohne Strom und damit auch bei einem Stromausfall im Winter.

Mit Anschluss G 1" Außengewinde nach ISO 228-1 und einem Kv-Wert von 33 m³/h ist das Frostschutzventil laut Hersteller-Dimensionierungstabelle für Wärmepumpen mit einer Nennleistung von 3 bis 10 kW und einer Leitung in 1" vorgesehen. Gehäuse aus Messing CW617N, Federn aus Edelstahl und EPDM-Dichtungen sind für den dauerhaften Einsatz im Freien bei Umgebungstemperaturen von -30 bis +60 °C ausgelegt.

• Komplettlösung für Vor- und Rücklauf: zwei identische Ventile 1" AG – Caleffi empfiehlt den Einbau in beiden Leitungen, damit keine Leitung voll Wasser bleibt
• Für Vorlauftemperaturen bis 90 °C: Betriebstemperaturbereich 0 bis 90 °C – passend für R290-Wärmepumpen mit hohen Vorlauftemperaturen, etwa die environ EcoPro R290 mit bis zu 75 °C Vorlauf
• Automatischer Frostschutz: öffnet bei 3 °C Mediumtemperatur und schließt bei 4 °C wieder, Präzision ±1 °C
• Schutz bei Stromausfall: rein thermostatische Auslösung ohne Stromanschluss – der Frostschutz greift auch dann, wenn die Wärmepumpe im Winter stillsteht
• Integrierter Vakuumbrecher: lässt beim Entleeren Luft nach, damit das Wasser vollständig und gleichmäßig abläuft
• Automatisches Absperrventil: beim Tausch der Fühlerkartusche bleibt das Anlagenwasser im System und der Anlagendruck erhalten
• Anschluss G 1" AG (DN 25): Außengewinde nach ISO 228-1, Kv-Wert 33 m³/h für einen geringen Druckverlust im Heizkreis
• Robuste Materialien: Gehäuse aus Messing EN 12165 CW617N, Federn aus Edelstahl, Dichtungen aus EPDM
• Für den Außeneinsatz: Umgebungstemperatur -30 bis +60 °C, maximaler Betriebsdruck 10 bar
• Austauschbare Verschleißteile: Vakuumbrecher und Fühlerkartusche sind als Caleffi-Ersatzteile einzeln erhältlich

Im Normalbetrieb ist das Ventil geschlossen, das Heizungswasser zirkuliert ungehindert durch den T-förmigen Ventilkörper. Sinkt die Wassertemperatur – etwa weil die Wärmepumpe bei Frost wegen eines Stromausfalls stillsteht – auf 3 °C, öffnet der thermostatische Wassertemperaturfühler den Ablass. Das Wasser läuft kontrolliert aus der außenliegenden Leitung ab, der Vakuumbrecher lässt dabei Luft nach. Steigt die Temperatur wieder auf 4 °C, schließt das Ventil selbsttätig.

• Vakuumbrecher: belüftet die Leitung beim Entleeren
• Automatisches Absperrventil: hält den Anlagendruck beim Tausch der Fühlerkartusche
• Kartusche des Wassertemperaturfühlers: austauschbare Einheit mit dem thermostatischen Element
• Wassertemperaturfühler: löst bei 3 °C aus und schließt bei 4 °C

Caleffi bietet die iStop-Serie 108 in zwei Temperaturbereichen an: die Ausführung mit Endziffer 1 für Standard-Wärmepumpen mit Vorlauftemperaturen bis 65 °C und die Ausführung mit Endziffer 2 für Wärmepumpen mit neuen Kältemitteln und Vorlauftemperaturen bis 90 °C. Wärmepumpen mit R290 erreichen laut den Anwendungsdiagrammen des Herstellers im Heiz- und Trinkwasserbetrieb Vorlauftemperaturen von rund 75 °C und liegen damit über der Grenze der 65-°C-Ausführung. Für diese Anlagen ist das 108602 die passende Wahl.

Die Frostschutzventile werden nach dem Rohrdurchmesser der Anlage ausgewählt. Laut Caleffi-Dimensionierungstabelle (ΔT 5 K):

• Wärmepumpen 3 bis 10 kW, Leitung 3/4" bis 1": Caleffi iStop 108602 (1")
• Wärmepumpen 11 bis 16 kW, Leitung 1 1/4": Caleffi iStop 108702 (1 1/4")
• Wärmepumpen 18 bis 25 kW, Leitung 1 1/2": Caleffi iStop 108802 (1 1/2")

• Einbau ausschließlich senkrecht, Ablass nach unten, damit das Wasser frei ins Freie ablaufen kann
• Montage im Freien an der kältesten Stelle der Anlage, nicht in der Nähe von Wärmequellen
• Einbau in Vor- und Rücklauf empfohlen, sonst kann eine Leitung voll Wasser bleiben und einfrieren
• Mindestens 15 cm Bodenabstand, damit der Ablauf nicht durch Eis behindert wird; Abwasser zu einer geeigneten Sammelstelle leiten
• Mindestens 10 cm Abstand zwischen zwei Frostschutzventilen
• Ventil nicht isolieren und vor Regen, Schnee und direkter Sonneneinstrahlung schützen
• Anlage auch beim Ablassen stets unter Druck halten
• Siphonartige Rohrführungen vermeiden, da sie die Entleerung verhindern
