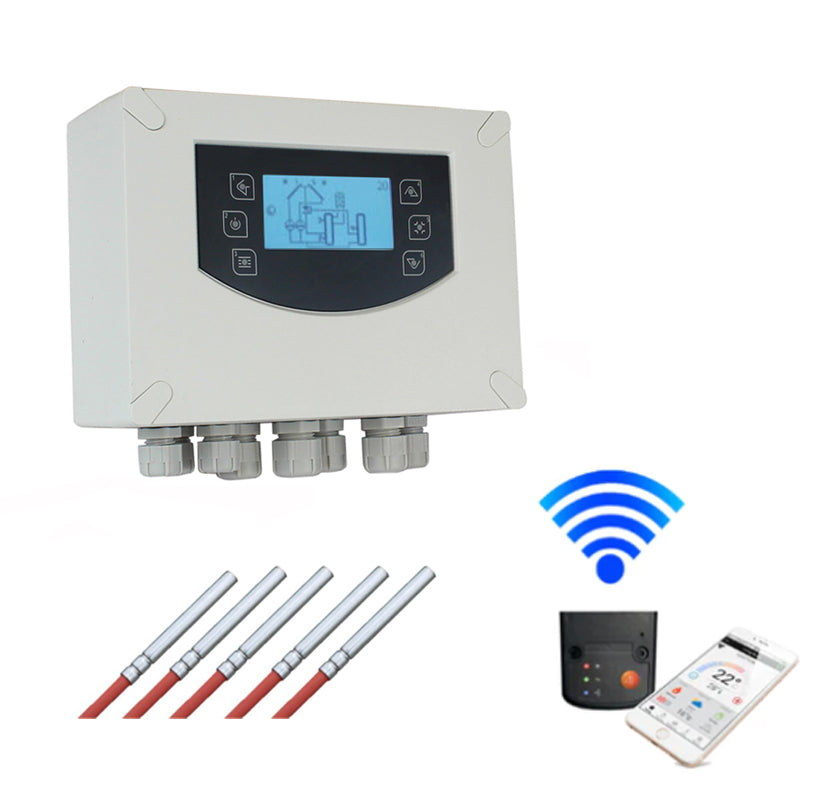

TSol600 inBox – Solar Systemregler – 27 Anlageschemen – PWM & Wärmemengenzähler – WLAN-Modul & App – 5x PT1000

1/8

Beschreibung

Produktvorteile auf einen Blick

Environ Connected WLAN-Modul inklusive: Vollständige App-Anbindung – Solaranlage jederzeit per Smartphone überwachen, steuern und konfigurieren

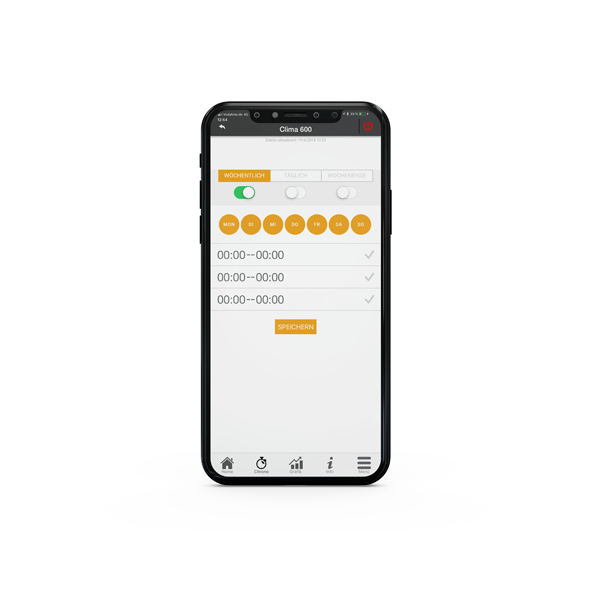

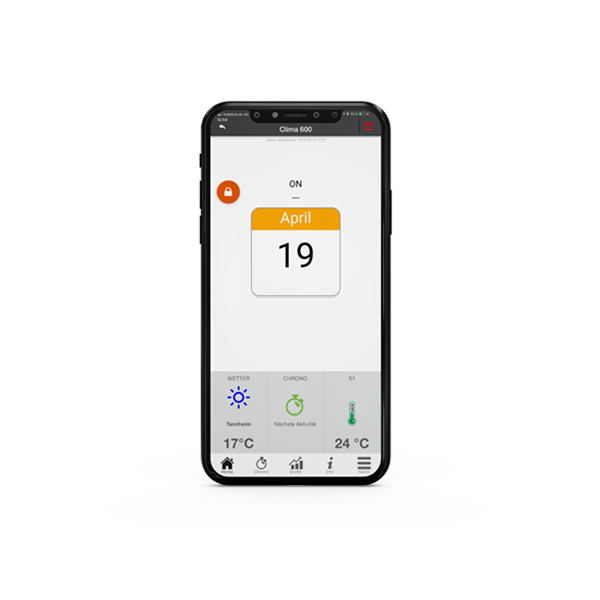

Environ Connected App – iOS & Android: Kostenlose App für Apple iPhone/iPad und Android-Geräte – Echtzeit-Temperaturen, Betriebszustände und Einstellungen direkt auf dem Smartphone

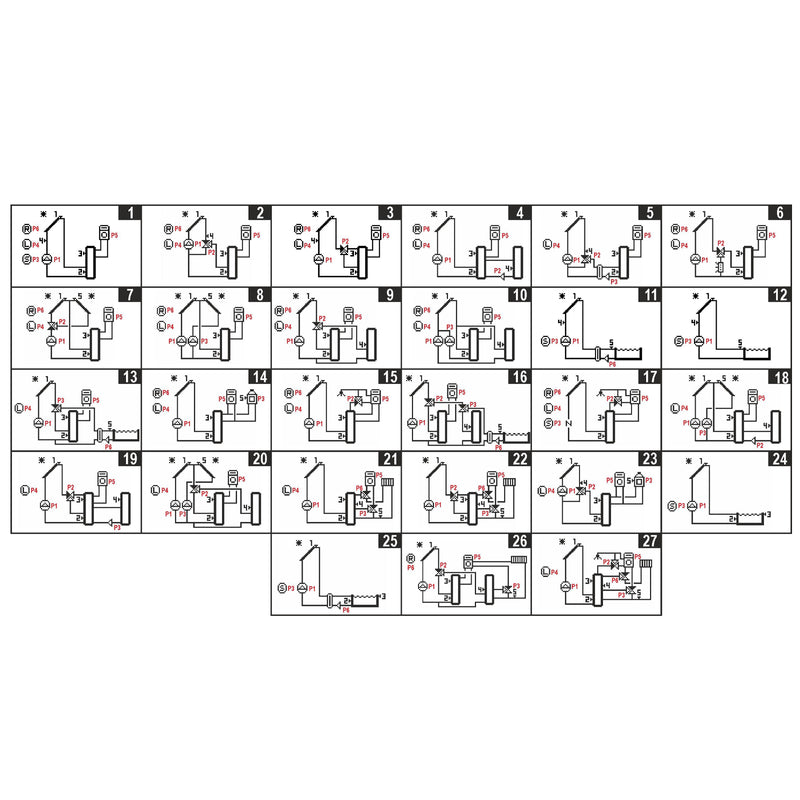

27 Anlageschemen: Nahezu jeder Anlagetyp abgedeckt – Einspeicher, Zweispeicher, Ost-/West-Kollektoren, Doppelkollektorfeld, Schwimmbad, Rücklaufanhebung, Bypass und mehr
Glass-Touch-Display beleuchtet: Grafisches LCD 128×64 mit Hintergrundbeleuchtung – modernes Touch-Bedienkonzept für intuitive Steuerung
2x PWM / 0-10V Ausgang: Drehzahlregelung für Hocheffizienzpumpen (Frequenz 1 kHz, Duty Cycle 0–100 %) – maximale Energieeinsparung durch variable Pumpenregelung
Wärmemengenzählung: Impulseingang S7 für Volumenmessgerät – Erfassung von Momentandurchfluss, Tagesenergie (kWh/Tag) und Gesamtenergie (kWh gesamt)
5x PT1000-Temperaturfühler inklusive: Messbereich -40 °C bis +300 °C (±1 °C), mit Kurzschluss- und Kabelbrucherkennung im Display
6 Ausgänge: 5× Relaisausgang 230V / 5A (P1–P4, P6) + 1× potentialfreier Wechselkontakt (P5) für Kesselanforderung und externe Signalgeber
Doppelkollektorfeld-Management: Ventillogik und Pumpenlogik für zwei separate Kollektorfelder – automatische Flächenauswahl über Differenzthermostat
Intelligente Speicherschichtung & Boiler Management 1+2: Differenzgesteuerte Beladung von bis zu zwei Pufferspeichern über Kollektor 1 und 2
Schwimmbad-Management: Solare Beladung und Kühlung von Pools mit eigenem Thermostat, Hysterese und Maximaltemperaturbegrenzung
Rücklaufanhebung Heizung: Differenzgesteuerte Anhebung der Rücklauftemperatur in Richtung Pufferspeicher
Bypass-Funktion: Intelligente Bypassregelung für optimierte Anlagenhydraulik
Anti-Legionellen-Funktion: Automatische thermische Desinfektion des Trinkwasserboilers
Kollektorschutz: Ansteuerung externer Schutzeinrichtungen (z.B. Sonnenschutz, Markise) bei Kollektorübertemperatur
Frostschutz & Pumpen-Antiblockierschutz: Vollautomatischer Anlagen- und Pumpenschutz bei Stillstand und Kälte

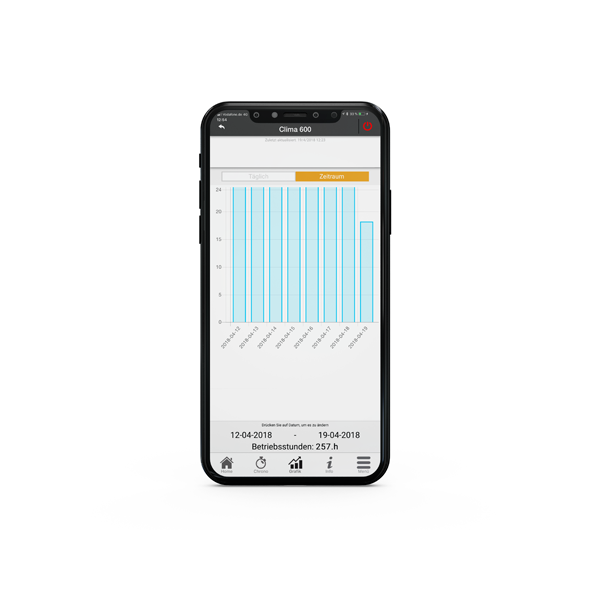

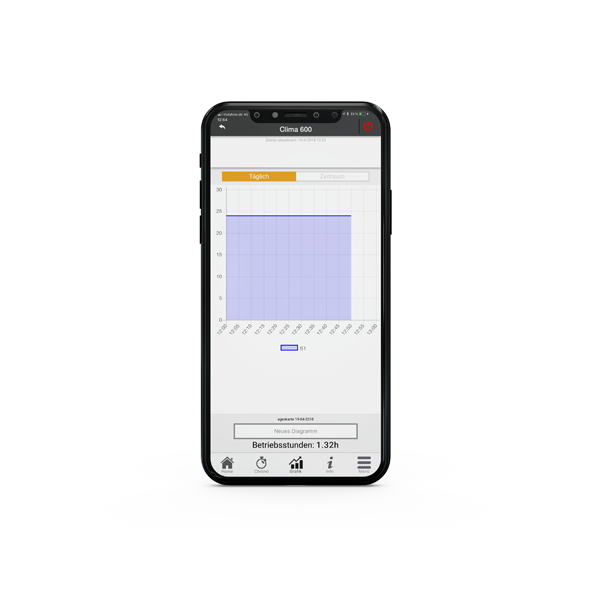

Statistik & Energiemonitoring: Betriebsstunden je Pumpe, Fehlercode-Speicher, Tages- und Gesamtenergieertrag auf einen Blick – per App abrufbar
Auf- und Unterputzmontage: Zwei Gehäusevarianten (180×132×60 mm Aufputz / 200×90×55 mm Unterputz) – Aufputzkasten inklusive

Environ Connected – WLAN-Modul & App

Funktionsübersicht

Technische Daten

Eigenschaft	Wert
Anlageschemen	27 vorkonfigurierte Programme
Betriebsspannung	230 Vac / 50 Hz
Leistungsaufnahme	2 VA
Interne Sicherung	3,15 A
Relaisausgänge	5× 230V / 5A (P1–P4, P6) + 1× potentialfreier Wechselkontakt (P5)
PWM / 0-10V Ausgänge	2× (PWM1, PWM2) – Frequenz 1 kHz, Duty Cycle 0–100 %
Impulseingang Durchfluss	S7 – für Volumenmessgerät / Wärmemengenzähler
Temperaturfühler	5× PT1000
Messbereich Fühler	-40 °C bis +300 °C (±1 °C)
Display	Glass-Touch, grafisches LCD 128×64 mit Hintergrundbeleuchtung
Konnektivität	WLAN (Environ Connected Modul inklusive)
App-Kompatibilität	iOS & Android (Environ Connected App)
Schutzart	IP40
Betriebstemperatur	0–40 °C
Lagertemperatur	0–60 °C
Luftfeuchtigkeit	max. 85 % bei 25 °C
Gehäusematerial	ABS Kunststoff
Abmessungen Aufputz	180 × 132 × 60 mm
Abmessungen Unterputz	200 × 90 × 55 mm
Montage	Auf- oder Unterputzmontage
Normen	EN 60730-1 / 50081-1 / EN 60730-1 A1 / 50081-2
