Die Pumpengruppe ProfiMix EN001 ist eine einbaufertige, professionelle Pumpengruppe für Heizkreise wie Fußbodenheizung, Wandheizung, Radiatoren usw. mit eingebauten Drei-Wege-Mischer aus Messing und einem Environ END05 Stellmotor. Verbaut ist eine 180mm Hocheffizienzpumpe (BAFA förderfähig). Im oberen Bereich der Pumpengruppe befinden sich flachdichtende Absperrventile (1“ IG) mit eingebauten Thermometern (0-160°C) und integrierter Schwerkraftbremse im Vorlauf.

Falls die Pumpengruppe einzeln verbaut wird, kann an den Absperrventilen eine Wandhalterung verschraubt werden (nicht im Lieferumfang enthalten). Wartung oder Austausch der Umwälzpumpe ist sehr einfach, ohne dass die Anlage entleert werden muss.

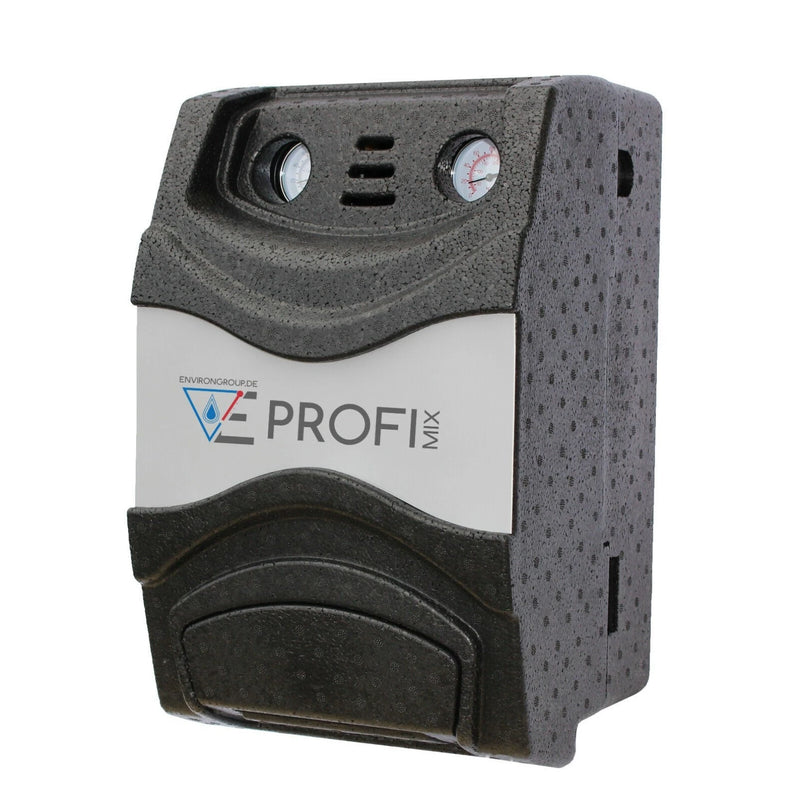

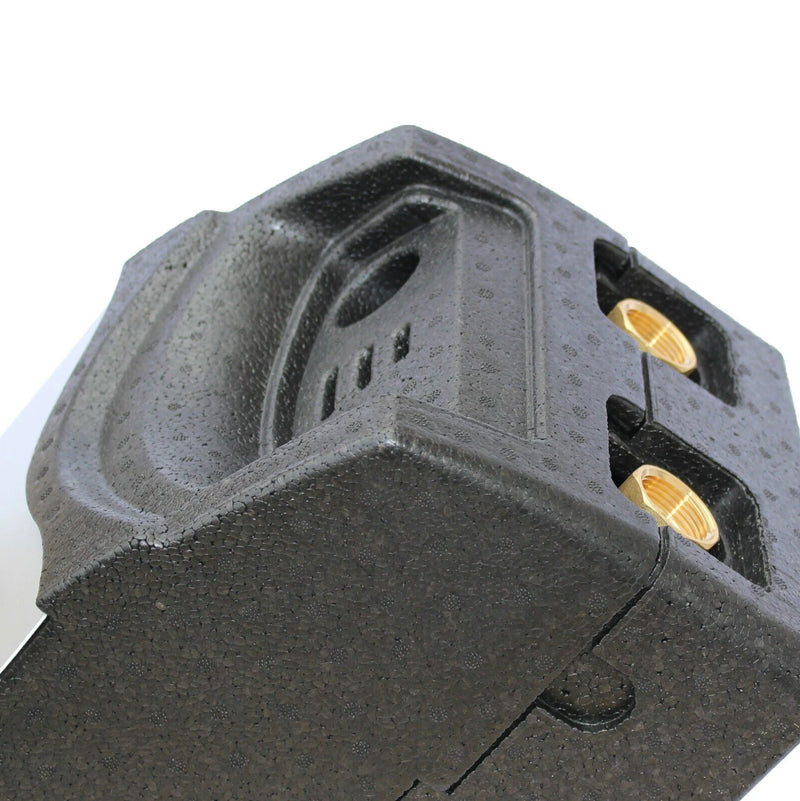

Der Achsabstand beträgt 125mm und die Abmessung der unteren Anschlüsse 1½“ AG für eine möglichen direkten Einbau auf einen herkömmlichen Verteilerbalken. Die durchdachte Wärmedämmung aus EPP, mit einem Dampfsperren-System, sorgt für ein optimales Klima im Inneren der Dämmung, so dass keine Wärmestaus entstehen.

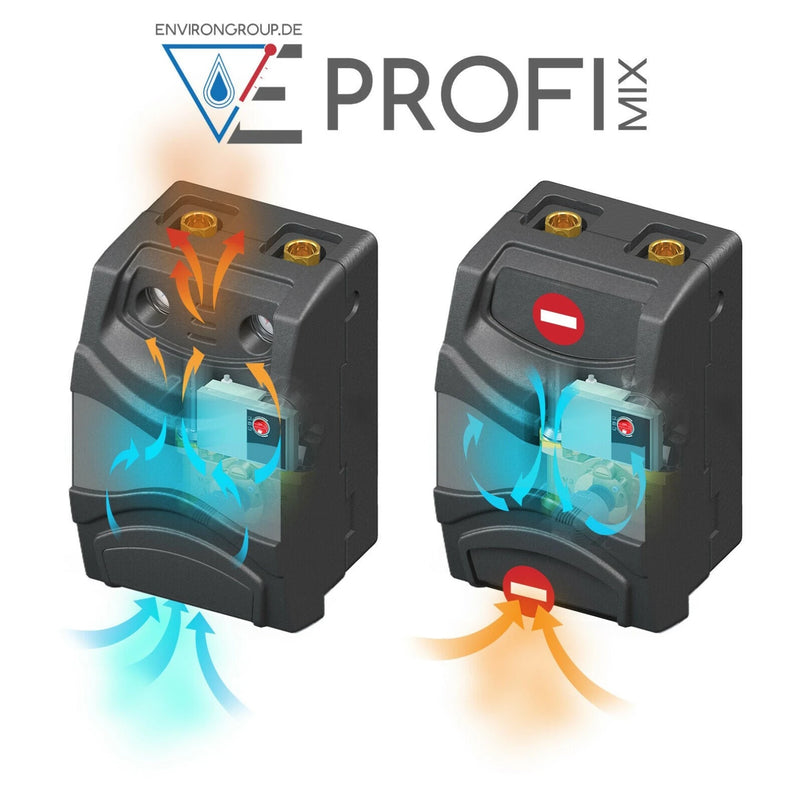

Mit einem einfachen Handgriff ist es möglich vom Heizmodus in den Kühlmodus umzuschalten. Wenn mehrere Pumpengruppen der Serie ProfiMix eingesetzt werden, ergeben die einzelnen Dämmungselemente zusammen mit dem Verteilerbalken eine formschöne, perfekte Einheit.

▸ Durchfluss: 1.600 L/H
▸ Max. Temperatur: 110°C
▸ Min. Temperatur: 10°C
▸ Kvs: 8,3

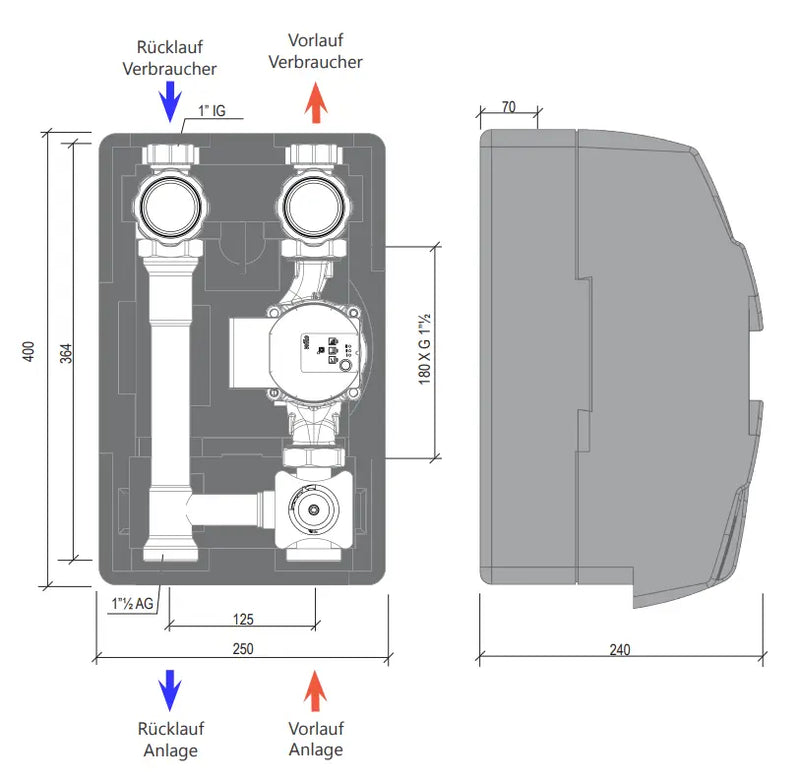

▸ Abmessungen: 400 x 250 x 240 mm
▸ Achsabstand: 125mm
▸ Nenngröße: DN 25 - 1”
▸ Anschlüsse Verbraucher: 1" IG
▸ Anschlüsse Anlage: 1 1/2" AG
▸ Max Druck: 6 bar
▸ Medium: Verwendbare Flüssigkeiten: Wasser, Glükollösungen (Glükol max 50%)
▸ Pumpen Typ: 180mm Hocheffizienzpumpe
▸ Pumpen Montagelänge: 180mm
▸ Stromversorgung: 230V
▸ Isolationsmaterial: EPP
▸ Thermometer Maßstab: 0-160°C
▸ Max Temperatur: 120°C
▸ eingebautes Rückschlagventil ✓
▸ Werkstoff Isolierung: EPP 40 g/l
▸ Dichtungsset: EPDM
▸ Körpermaterial der Heizkreisstation: Messing / veredeltes Qualitätsstahl

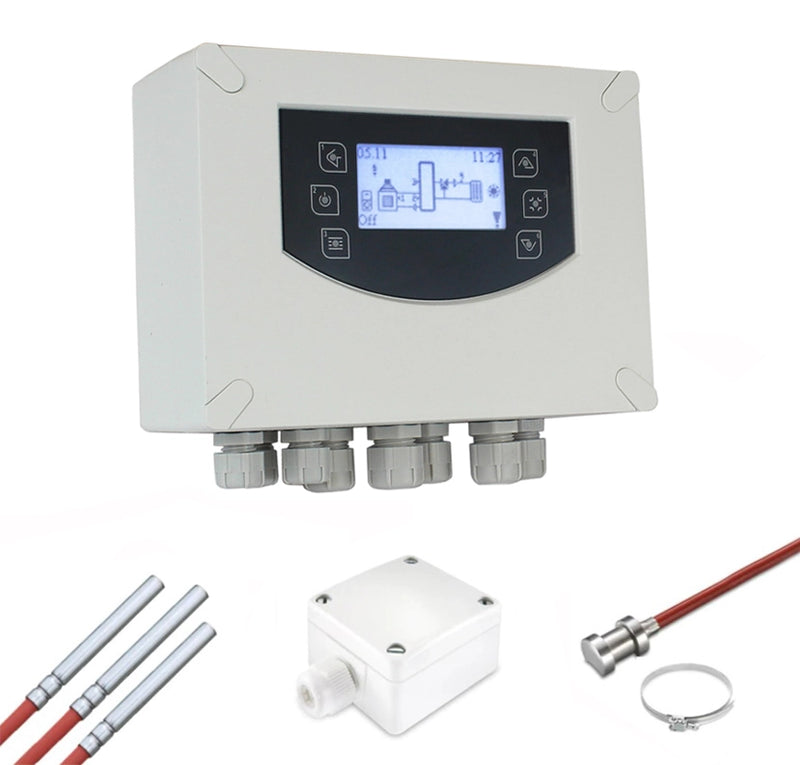

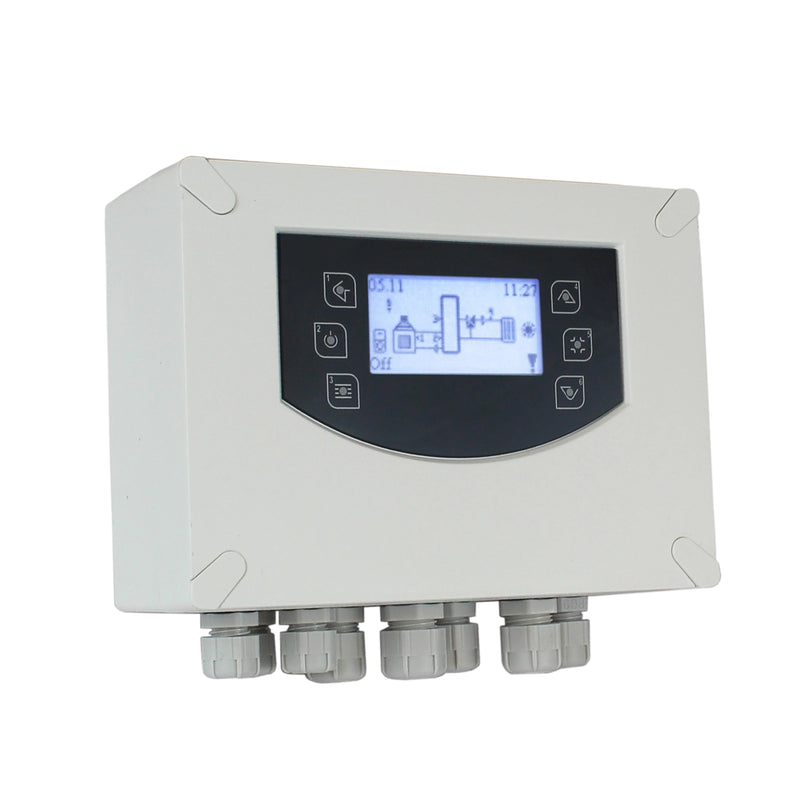

Die Clima600 inBox ist ein witterungsgeführter Heizungsregler für Systeme mit wasserführenden Kaminofen oder Holzkessel, Pufferspeicher und gemischtem Heizkreis. Witterungsgeführte Clima600 Regler dienen der Regulierung des Direktheizkreises, von 1 oder 2 Mischerheizkreise, der Erwärmung von Pufferspeicher oder Brauchwassererwärmung mittels Kessel, wasserführende Kaminöfen, Sonnenkollektoren und anderer Energiequellen.

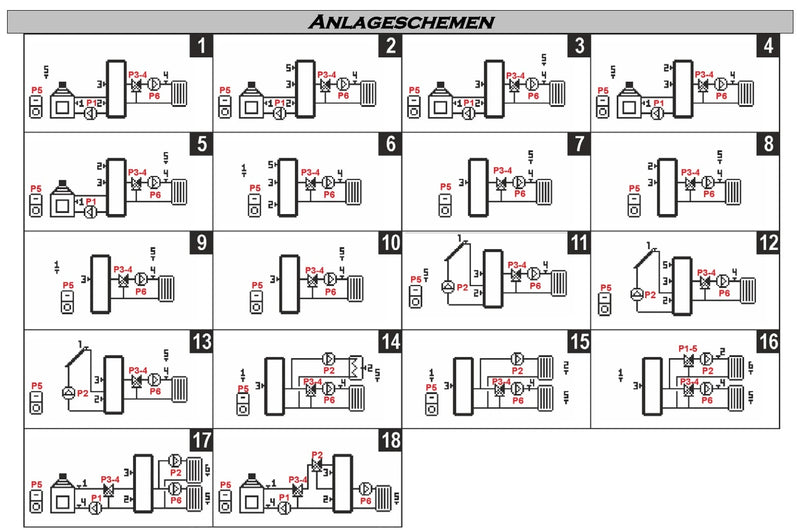

Zusätzlich kann über die Clima600 inBox ein weiterer Wärmeerzeuger (z.B. NT-Kessel) angefordert werden. Wählen Sie das passende Anlageschema aus der folgenden Beschreibung aus. Die Einstellung der einzelnen Parameter erfolgt über die Menüführung. Bei der Erst-Inbetriebnahme ist die Stellung des Mischers auf “ZU”. Dieser stellt sich nach Eingabe der passenden Parameter automatisch ein. Bei Stromausfall bleiben die Werte gespeichert.

Wichtige Merkmale der Clima600 inBox

• Darstellung von Grafiken und Texten im beleuchteten Display
• Einfache Abfrage der aktuellen Messwerte
• Umfangreiche Einstellmenüs
• Menüsperre gegen unbeabsichtigtes Verstellen

Lieferumfang

 ▸ Clima600 inBox Steuerung
 ▸ Aufputzkasten
 ▸ Schrauben und Dübel für eine Saubere Installation
 ▸ Fühlerset bestehend aus 3x Tauchfühler, 1x Anlegefühler und 1x Aussenfühler.
 ▸ Alle Klemmen sind herausnehmbar und sehr gut verarbeitet (Handarbeit)

Lassen Sie sich bei der Einstellung des Reglers von unserem spezialisierten Kundensupport individuell beraten.
Bei Bedarf können sämtliche Werte und Parameter durch unseren Kundensupport und Ihre Hilfe auf Ihre Anlage angepasst werden.

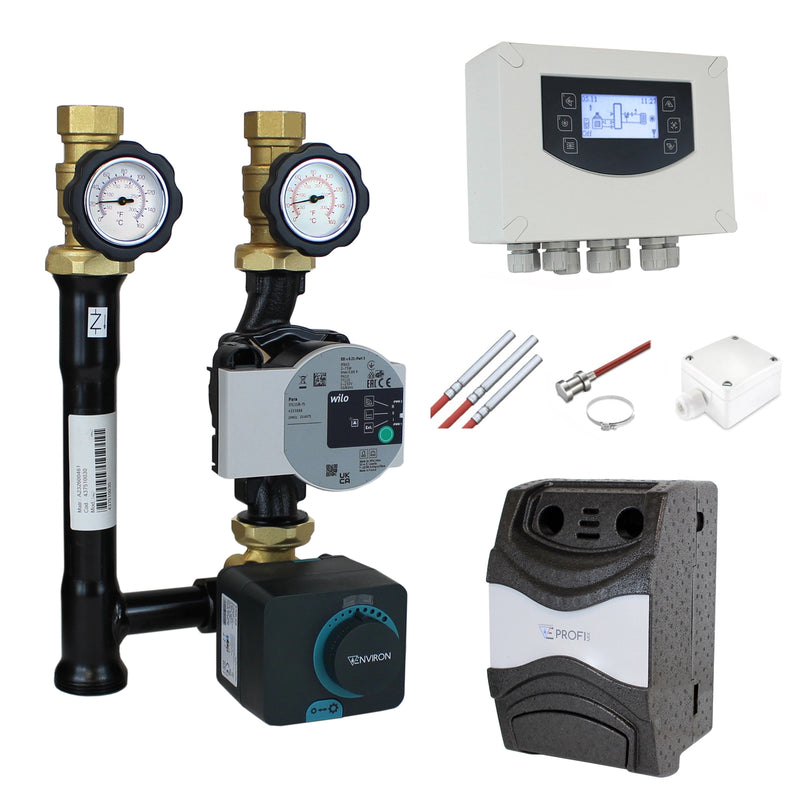

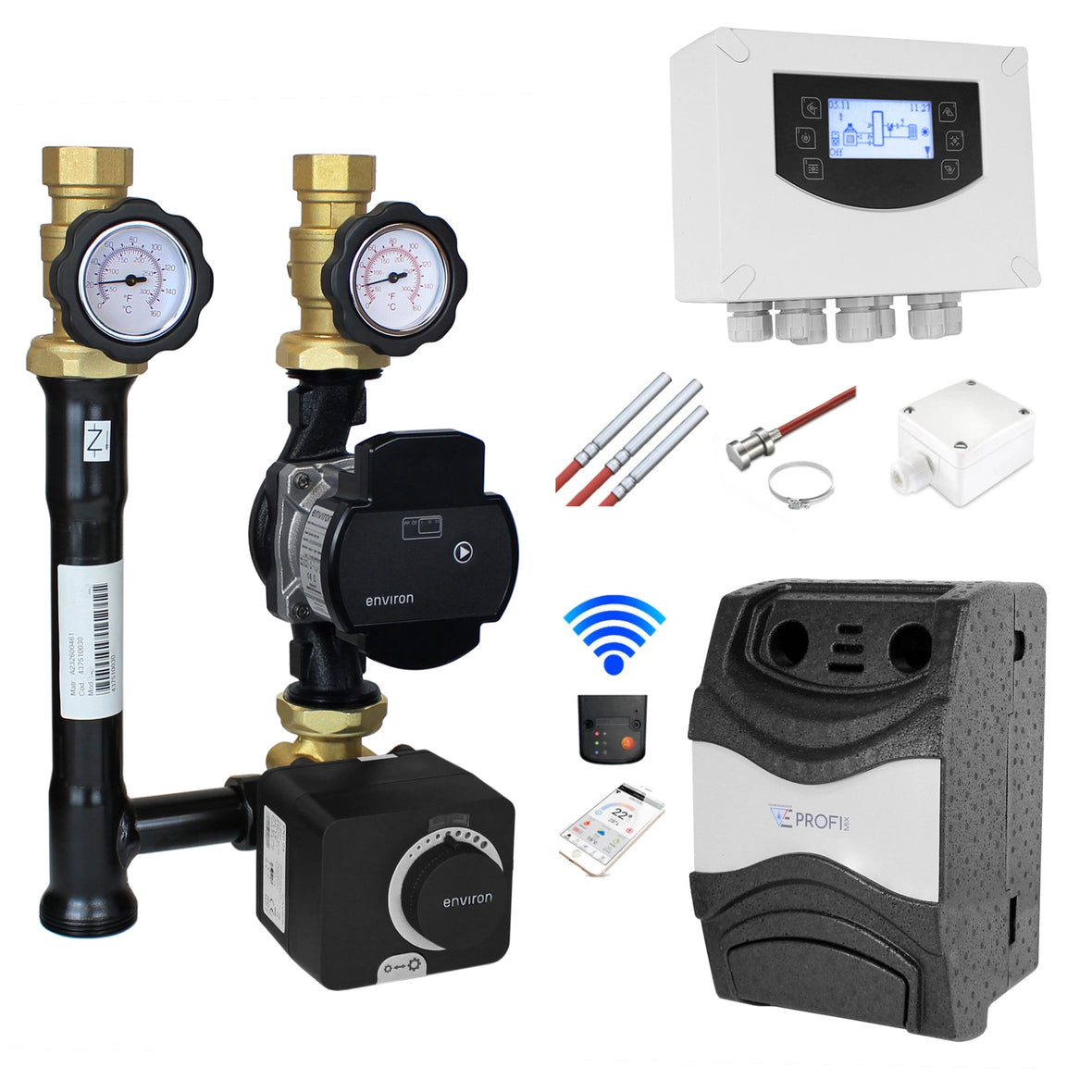

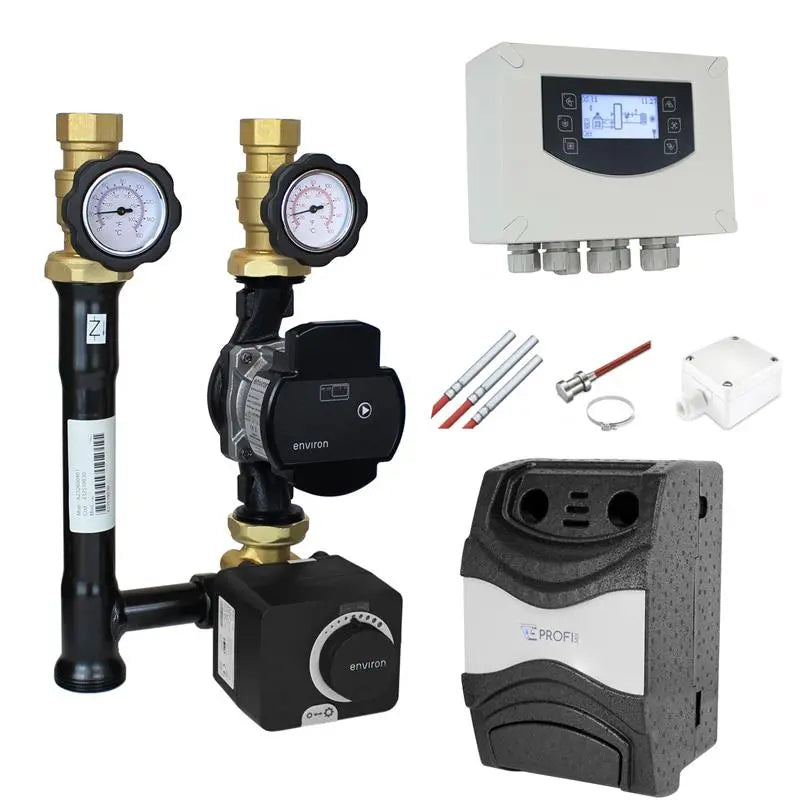

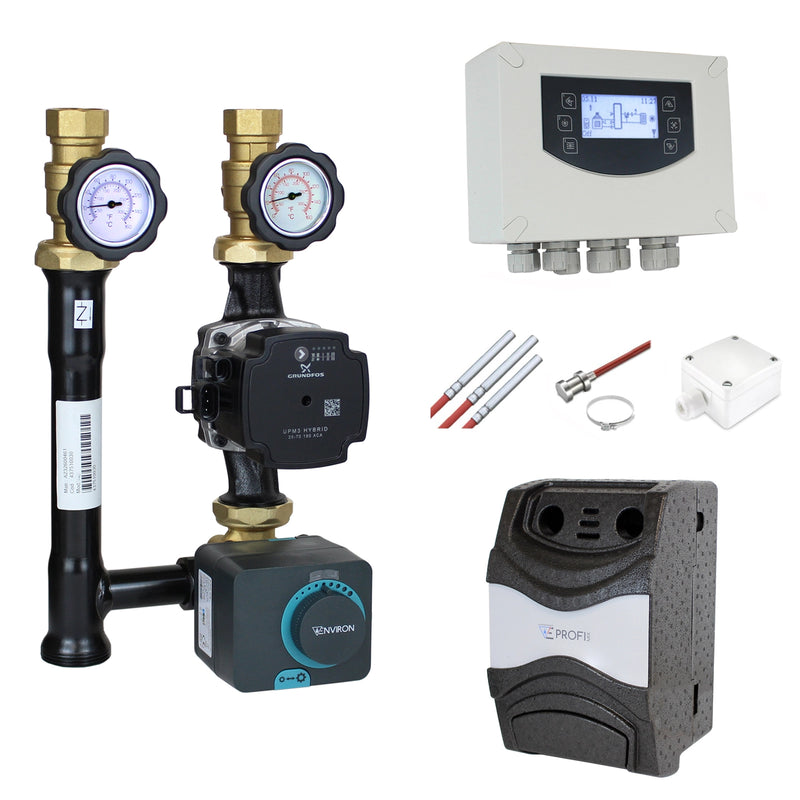

✓ ProfiMix Heizkreispumpengruppe mit Drei-Wege-Mischer, END05 Stellmotor und Hocheffizienzpumpe mit Clima600 Regelung mit Fühlerset (optional mit Wlan-Modul für die environ Connected App)

Technische Daten Environ EcoStar II 25/6 Hocheffizienzpumpe:

▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ el. Anschluß: 230V/50HZ
▸ Versorgungsspannung: 220~240V, 50/60Hz
▸ Schutzniveau: IP44
▸ Isolationsklasse: H
▸ EMC-Norm: EN61000-6-1 und EN61000-6-3

Technische Daten Wilo Para 25/6:

▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ Einbaulänge: 130 mm
▸ el. Anschluß: 230V/50HZ

Technische Daten Wilo Para STG 25/8,75 130mm:

▸ Förderhöhe max: 8,4m
▸ Fördermenge max: 4m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 10W-75W
▸ Betriebsdruck: max. 10 bar
▸ Rohranschluß: DN 25 -> 1" oder ca. 33mm
▸ Überwurf: G 1 1/2" (Schlüsselweite ca.53mm)
▸ Pumpengewinde: 1 1/2" oder ca. 48mm
▸ Einbaulänge: 180 mm
▸ el. Anschluß: 230V/50HZ


Technische Daten Grundfos UPM3 Hybrid 25/7 130mm:

▸ Förderhöhe max.: 7,2m
▸ Fördermenge max.: 3,8m³/h
▸ Mediumtemperatur : max. 110°C
▸ Umgebungstemperatur: 0°C...55°C
▸ Betriebsdruck: max.10 bar
▸ Einbaulänge: 130 mm
▸ Leistung : 2W-52W
▸ Schaltstufen: geregelt
▸ el. Anschluß: 230V/50HZ
▸ Isolationsklasse: F

Herstellerangaben:

ENVIRON Energie- und Umwelttechnik GmbH & Co. KG

Robert-Bosch-Straße 9

78048 Villingen-Schwenningen

Telefon: +49 7705 977 5803

E-Mail: info@environgroup.de
Website: https://environ-solutions.de/
