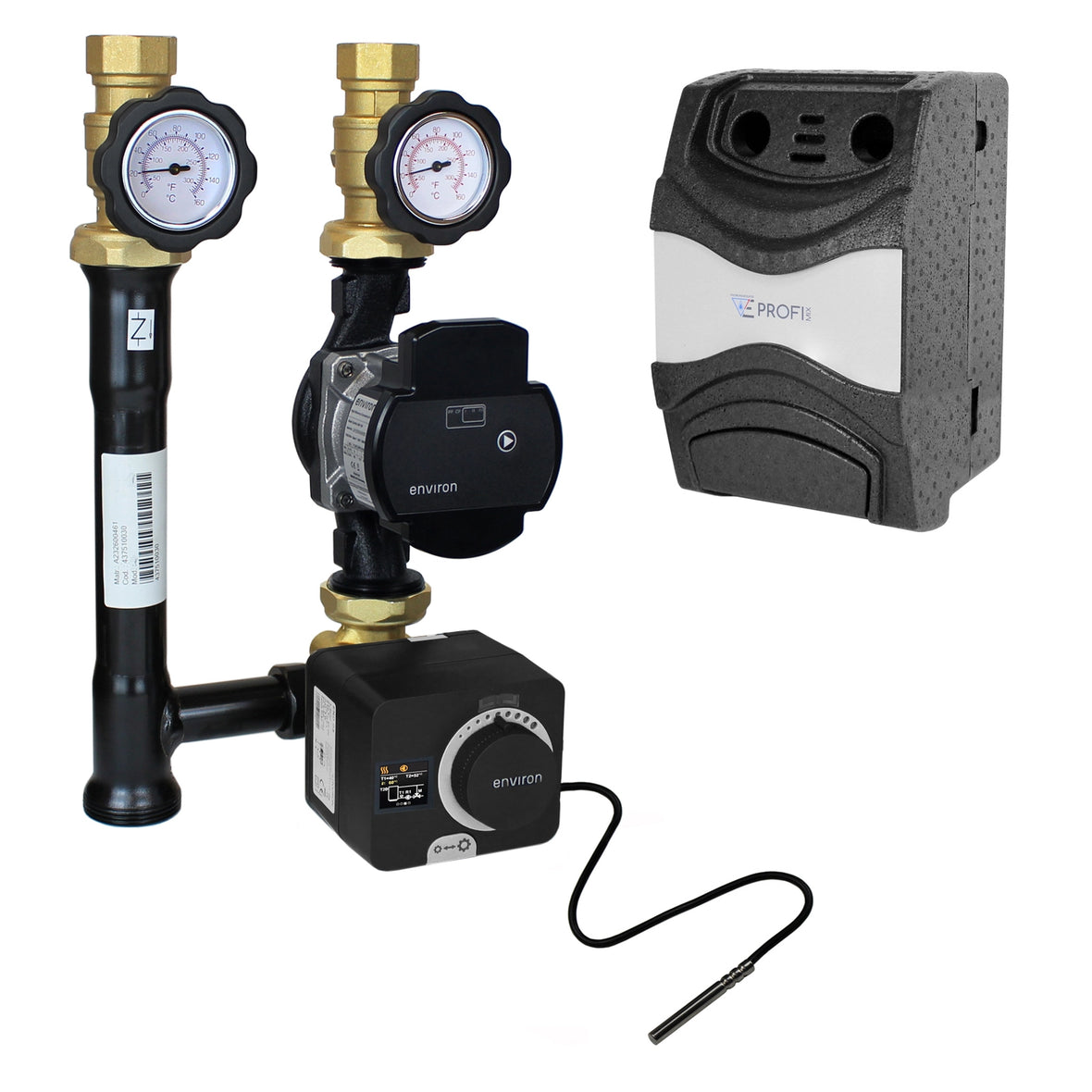

Die Pumpengruppe PROFI MIX EN001 ist eine einbaufertige, professionelle Pumpengruppe für Heizkreise wie Fußbodenheizung, Wandheizung, Radiatoren usw. mit eingebauten Drei-Wege-Mischer aus Messing und einem environ elektrischem Stellmotor.
Im oberen Bereich der Pumpengruppe befinden sich flachdichtende Absperrventile (1“ IG) mit eingebauten Thermometern (0-160°C) und integrierter Schwerkraftbremse im Vorlauf. Falls die Pumpengruppe einzeln verbaut wird, kann an den Absperrventilen eine Wandhalterung verschraubt werden (nicht im Lieferumfang enthalten). Wartung oder Austausch der Umwälzpumpe ist sehr einfach, ohne dass die Anlage entleert werden muss. Der Achsabstand beträgt 125mm und die Abmessung der unteren Anschlüsse 1½“ AG für eine möglichen direkten Einbau auf einen herkömmlichen Verteilerbalken.
Die durchdachte Wärmedämmung aus EPP, mit einem Dampfsperren-System, sorgt für ein optimales Klima im Inneren der Dämmung, so dass keine Wärmestaus entstehen. Mit einem einfachen Handgriff ist es möglich vom Heizmodus in den Kühlmodus umzuschalten. Wenn mehrere Pumpengruppen der Serie PROFI MIX eingesetzt werden, ergeben die einzelnen Dämmungselemente zusammen mit dem Verteilerbalken eine formschöne, perfekte Einheit.
Technische Details
▸ Durchfluss: 1.600 L/H
▸ Max. Temperatur: 110°C
▸ Min. Temperatur: 10°C
▸ Kvs: 8,3
▸ Abmessungen: 400 x 250 x 240 mm
▸ Achsabstand: 125mm
▸ Nenngröße: DN 25 - 1”
▸ Anschlüsse Verbraucher: 1" IG
▸ Anschlüsse Anlage: 1 1/2" AG
▸ Max Druck: 6 bar
▸ Medium: Verwendbare Flüssigkeiten: Wasser, Glükollösungen (Glükol max 50%)
▸ Pumpen Typ: Hocheffizienzpumpe
▸ Pumpen Montagelänge: 180mm
▸ Stromversorgung: 230V
▸ Isolationsmaterial: EPP
▸ Thermometer Maßstab: 0-160°C
▸ Max Temperatur: 120°C
▸ eingebautes Rückschlagventil ✓
▸ Werkstoff Isolierung: EPP 40 g/l
▸ Dichtungsset: EPDM
▸ Körpermaterial der Heizkreisstation: Messing / veredeltes Qualitätsstahl

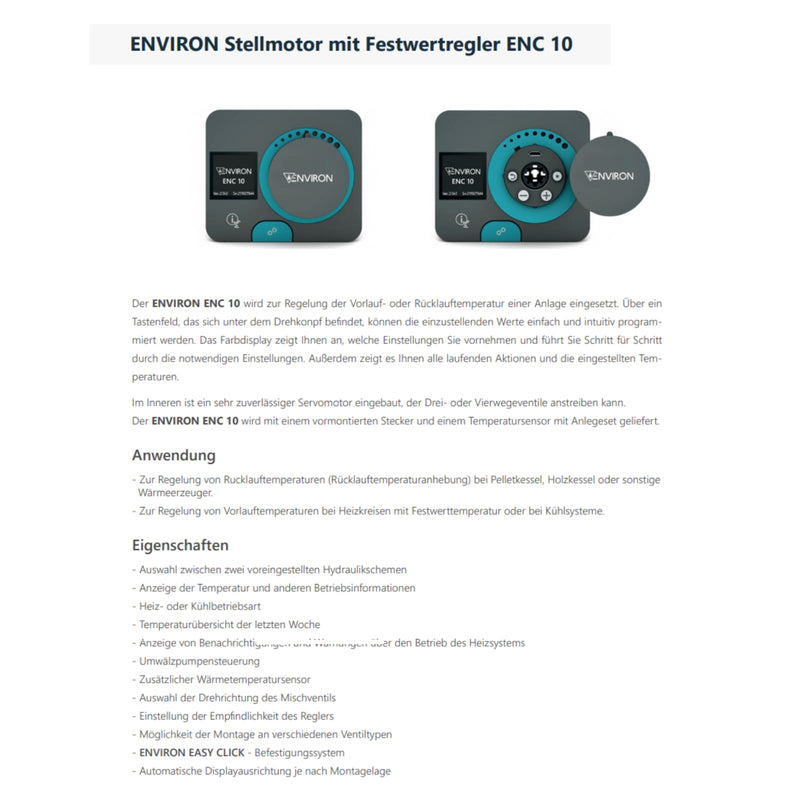

Technische Daten Environ ENC10 Mischermotor:
▸ TFT-Anzeige: Ja
▸ Tastatur: Ja
▸ Eigenverbrauch: Max. 3,5 W
▸ Energieverbrauch im Standby-Modus: Max. 0,25 W
▸ Drehmoment: 6 Nm
▸ Drehwinkel: 90 < °
▸ Laufzeit: 120 s 90 < °
▸ Regelung des Mischventils: 3-Punkt PID
▸ Netzspannung: 230 V~, 50 Hz
▸ Max. Eigenverbrauch: 5 W
▸ Schutzart: IP42 nach 60529
▸ Schutzklasse: I nach EN 60730-1
▸ Typ der Temperaturfühler: PT1000
▸ Gehäusematerial: PC – dunkelgrau
Technische Daten Environ EcoStar 25/6 Hocheffizienzpumpe:
▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ el. Anschluß: 230V/50HZ
▸ Versorgungsspannung: 220~240V, 50/60Hz
▸ Schutzniveau: IP44
▸ Isolationsklasse: H
▸ EMC-Norm: EN61000-6-1 und EN61000-6-3
Technische Daten Wilo Para 25/6:
▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ Einbaulänge: 130 mm
▸ el. Anschluß: 230V/50HZ

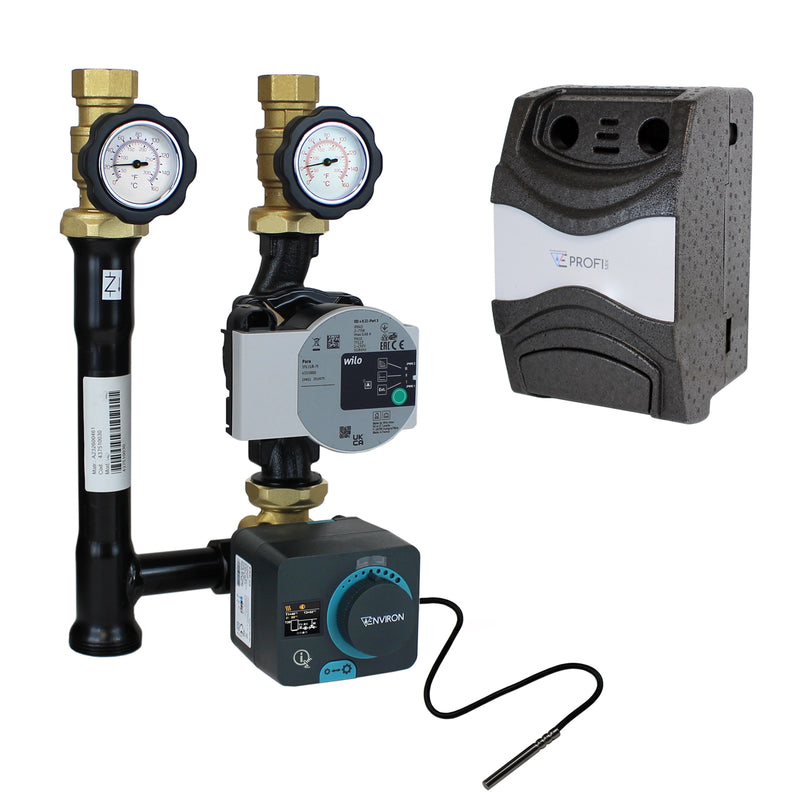

Technische Daten Wilo Para STG 25/8,75 130mm:
▸ Förderhöhe max: 8,4m
▸ Fördermenge max: 4m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 10W-75W
▸ Betriebsdruck: max. 10 bar
▸ Rohranschluß: DN 25 -> 1" oder ca. 33mm
▸ Überwurf: G 1 1/2" (Schlüsselweite ca.53mm)
▸ Pumpengewinde: 1 1/2" oder ca. 48mm
▸ Einbaulänge: 180 mm
▸ el. Anschluß: 230V/50HZ

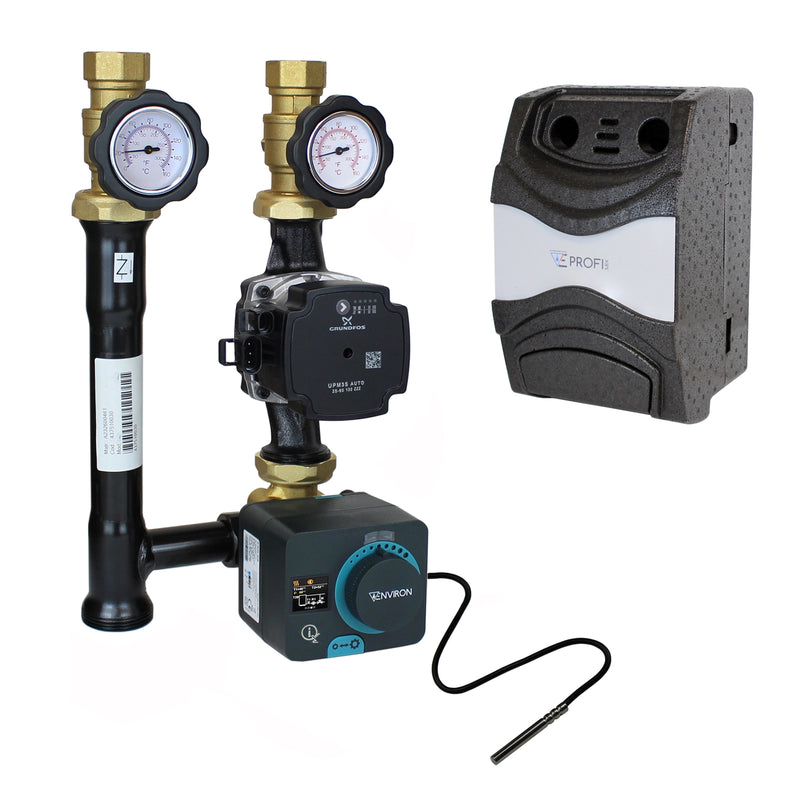

Technische Daten Grundfos UPM3 Hybrid 25/7 130mm:
▸ Förderhöhe max.: 7,2m
▸ Fördermenge max.: 3,8m³/h
▸ Mediumtemperatur : max. 110°C
▸ Umgebungstemperatur: 0°C...55°C
▸ Betriebsdruck: max.10 bar
▸ Einbaulänge: 130 mm
▸ Leistung : 2W-52W
▸ Schaltstufen: geregelt
▸ el. Anschluß: 230V/50HZ
▸ Isolationsklasse: F
Lieferumfang
✓ Einbaufertige ProfiMix Heizkreispumpengruppe mit Drei-Wege-Mischer, Environ ENC10 Stellmotor-Festwertregler und EcoStar 25/6 Hocheffizienzpumpe
Herstellerangaben:
ENVIRON Energie- und Umwelttechnik GmbH & Co. KG
Robert-Bosch-Straße 9
78048 Villingen-Schwenningen
Telefon: +49 7705 977 5803
E-Mail: info@environgroup.de
Website: https://environ-solutions.de/
