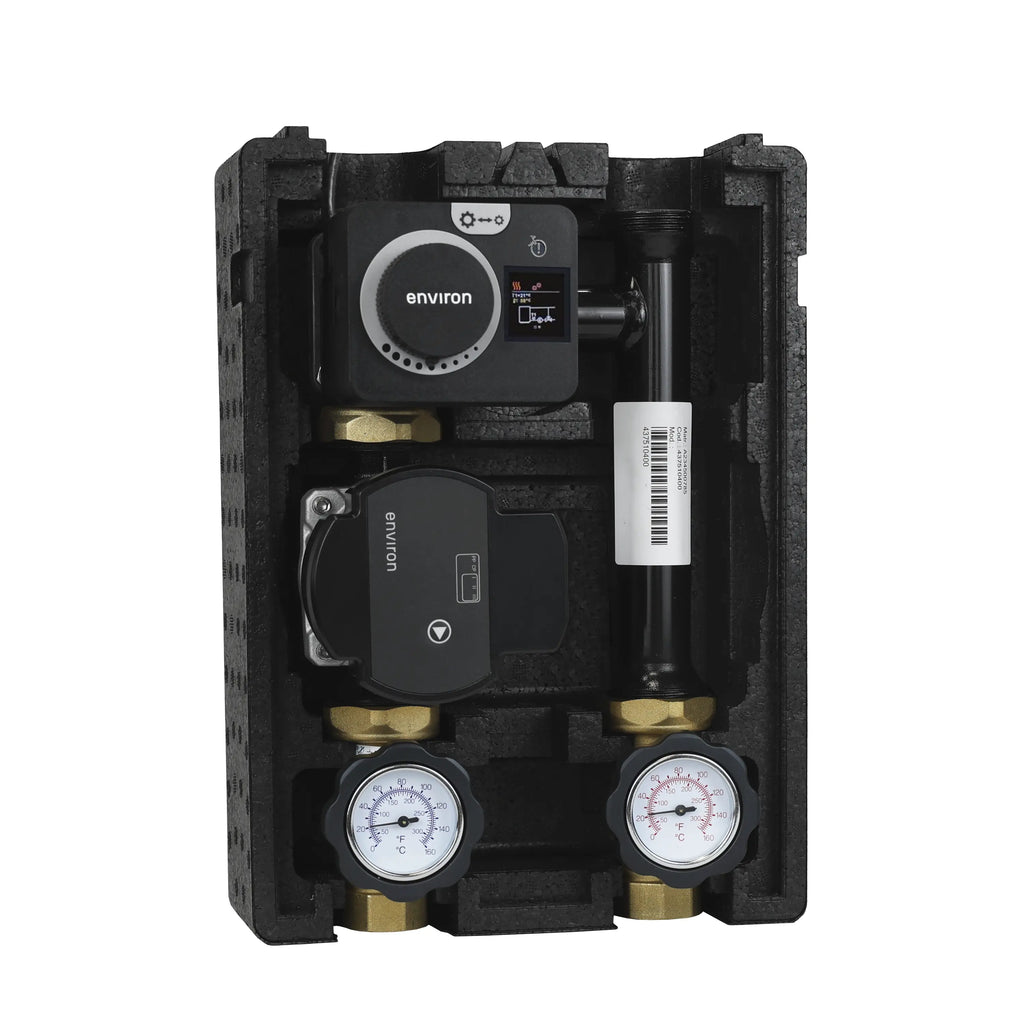

Die Rücklaufanhebung Thermoreflux X ist eine Montagefertige, kompakte Rücklaufanhebung / Ladeventileinheit zur Hochhaltung der Kessel- und Rücklauftemperatur für alle gängigen Kesselgrößen von 5kW bis 80 kW Nennleistung. Elektronisch geregelt mit eingebauten Drei-Wege-Mischer aus Messing. Verbaut ist ein ENC10 Stellmotor. Zudem ist eine Environ EcoStar II 25/6 Hocheffizienzpumpe verbaut. Im oberen Bereich der Pumpengruppe befinden sich flachdichtende Absperrventile (1“ IG) mit eingebauten Thermometern (0-160°C).

Die Rücklaufanhebung (auch Rücklauftemperaturanhebung oder RLA) leitet Wasser aus dem warmen Vorlauf einer Heizungsanlage in den Rücklauf. Auf diese Weise senkt sie die Temperaturdifferenz beider Medien und sorgt so für einen sicheren und effizienten Heizbetrieb.

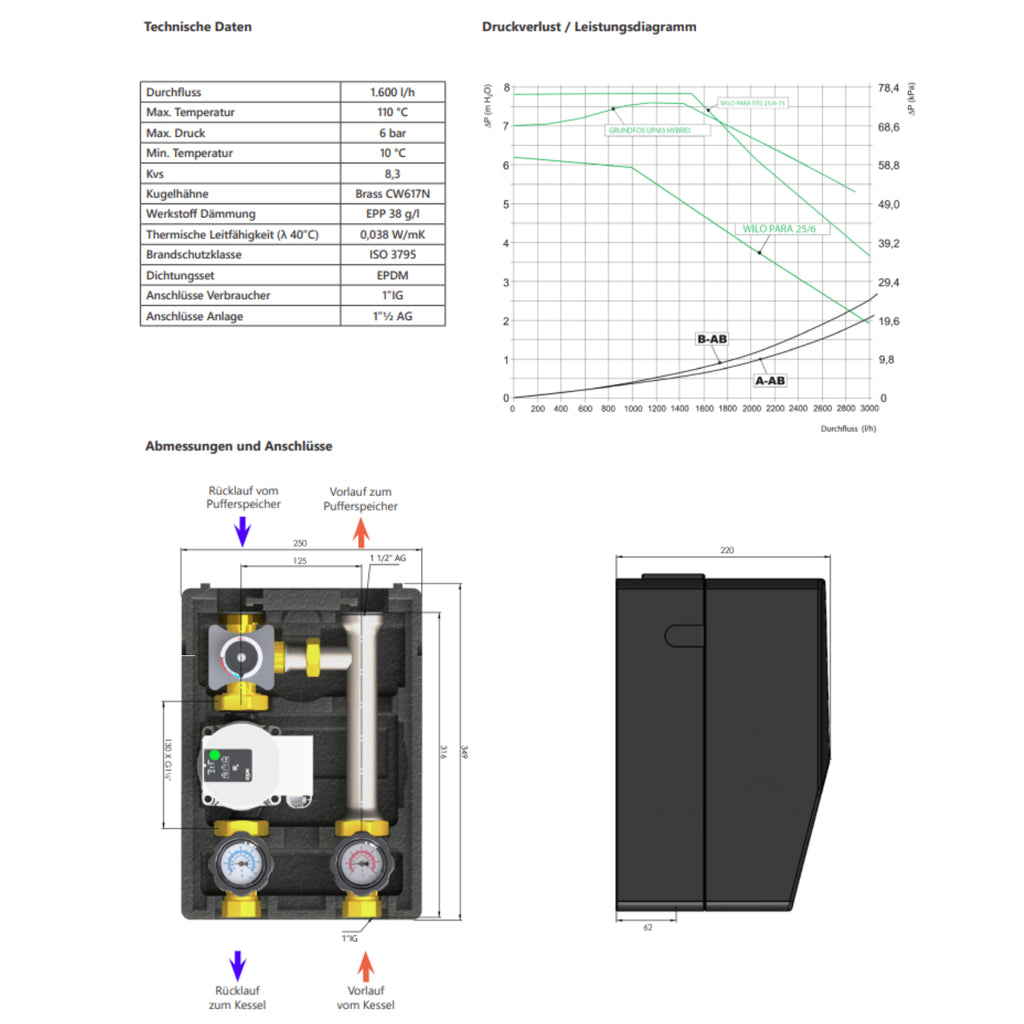

Technische Daten:

▸ Durchfluss: 1.600 L/h
▸ Max. Temperatur: 110°C
▸ Max. Druck: 6 bar
▸ Min. Temperatur: 10°C
▸ Kvs: 8,3
▸ Kugelhähne: Brass CW617N
▸ Werkstoff Dämmung: EPP 38 g/l
▸ Thermische Leitfähigkeit 0,038 W/mK
▸ Brandschutzklasse: ISO 3795
▸ Dichtungsset: EPDM
▸ Anschlüsse Verbraucher: 1" IG
▸ Anschlüsse Anlage: 1 1/2" AG

Technische Daten Environ EcoStar II 25/6 Hocheffizienzpumpe:

▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ el. Anschluß: 230V/50HZ
▸ Versorgungsspannung: 220~240V, 50/60Hz
▸ Schutzniveau: IP44
▸ Isolationsklasse: H
▸ EMC-Norm: EN61000-6-1 und EN61000-6-3

Technische Daten Environ ENC10 Mischermotor:

▸ TFT-Anzeige: Ja
▸ Tastatur: Ja
▸ Eigenverbrauch: Max. 3,5 W
▸ Energieverbrauch im Standby-Modus: Max. 0,25 W
▸ Drehmoment: 6 Nm
▸ Drehwinkel: 90 < °
▸ Laufzeit: 120 s 90 < °
▸ Regelung des Mischventils: 3-Punkt PID
▸ Netzspannung: 230 V~, 50 Hz
▸ Max. Eigenverbrauch: 5 W
▸ Schutzart: IP42 nach 60529
▸ Schutzklasse: I nach EN 60730-1
▸ Typ der Temperaturfühler: PT1000
▸ Gehäusematerial: PC – dunkelgrau
▸ Gewicht des Produkts: 900 g

Herstellerangaben:

ENVIRON Energie- und Umwelttechnik GmbH & Co. KG

Robert-Bosch-Straße 9

78048 Villingen-Schwenningen

Telefon: +49 7705 977 5803

E-Mail: info@environgroup.de
Website: https://environ-solutions.de/
