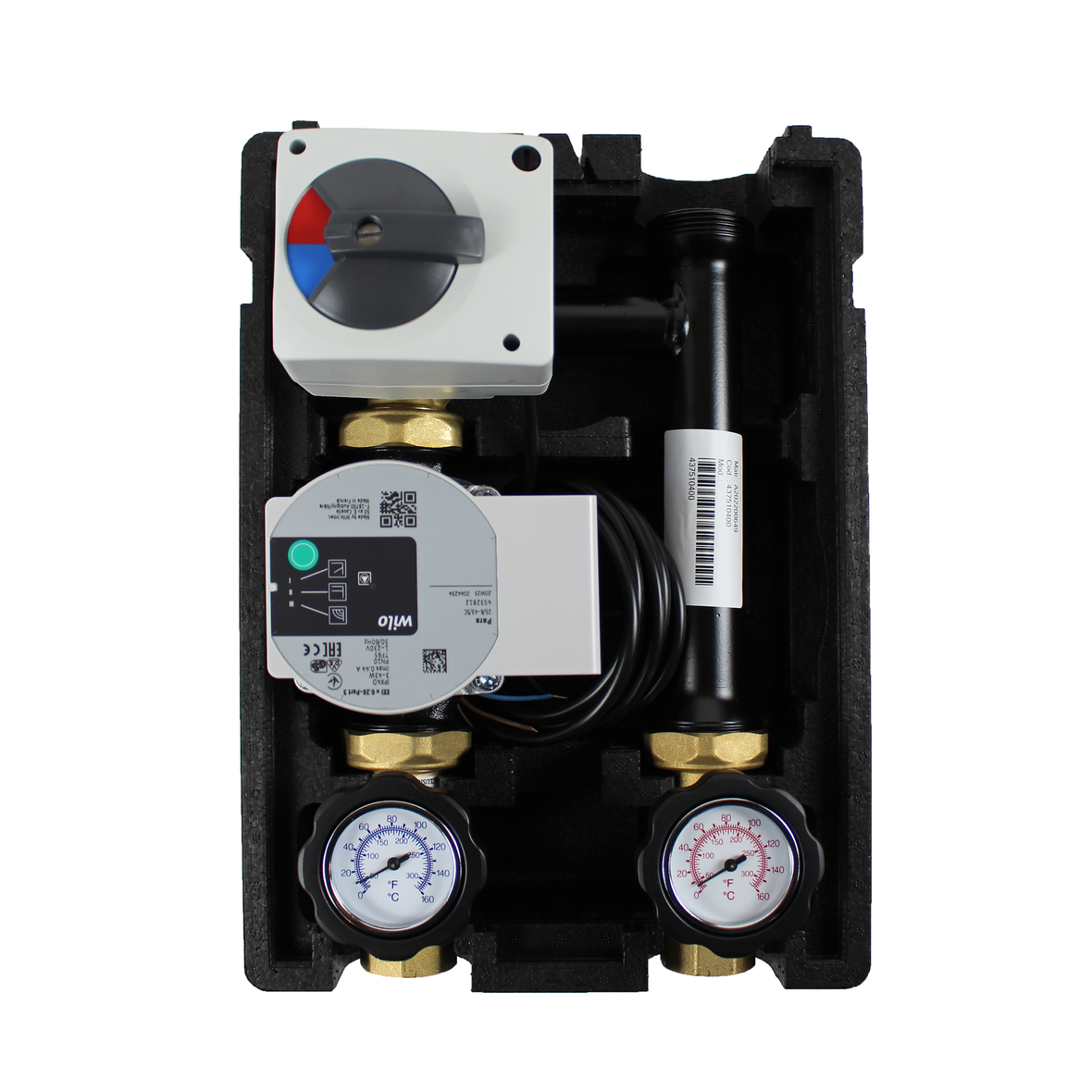

Die Pumpengruppe Thermoreflux X ist eine Montagefertige, kompakte Rücklaufanhebung / Ladeventileinheit zur Hochhaltung der Kessel- und Rücklauftemperatur für alle gängigen Kesselgrößen von 5kW bis 80 kW Nennleistung. Elektronisch geregelt mit eingebauten Drei-Wege-Mischer aus Messing. Verbaut ist ein Elodrive ST06 Stellmotor.Zudem ist eine Wilo Para 25/6 Hocheffizienzpumpe verbaut. Im oberen Bereich der Pumpengruppe befinden sich flachdichtende Absperrventile (1“ IG) mit eingebauten Thermometern (0-160°C).

Technische Daten:

▸ Durchfluss: 1.600 L/h
▸ Max. Temperatur: 110°C
▸ Max. Druck: 6 bar
▸ Min. Temperatur: 10°C
▸ Kvs: 8,3
▸ Kugelhähne: Brass CW617N
▸ Werkstoff Dämmung: EPP 38 g/l
▸ Thermische Leitfähigkeit 0,038 W/mK
▸ Brandschutzklasse: ISO 3795
▸ Dichtungsset: EPDM
▸ Anschlüsse Verbraucher: 1" IG
▸ Anschlüsse Anlage: 1 1/2" AG

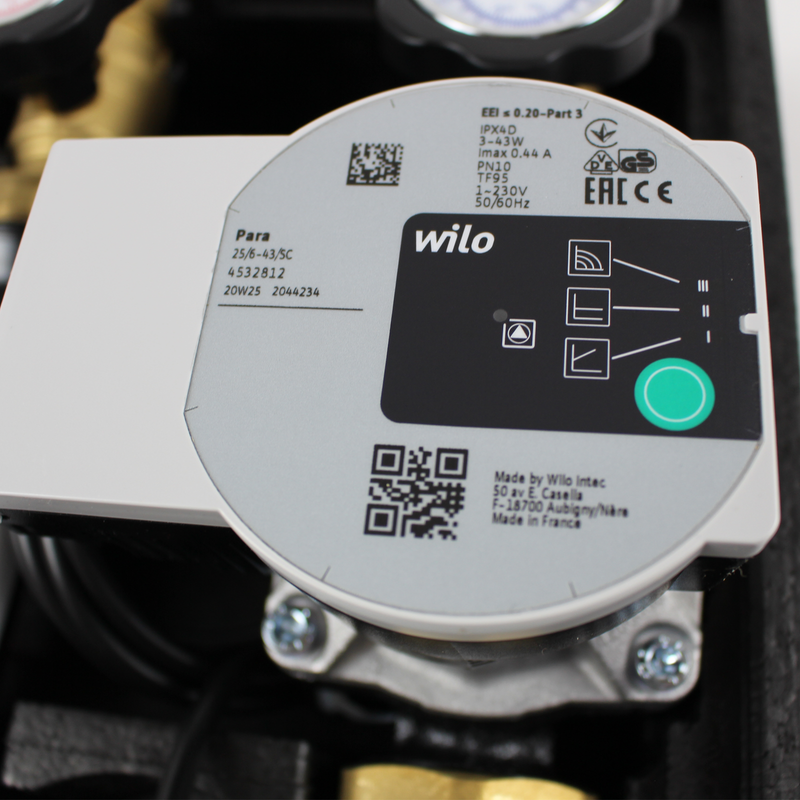

Technische Daten Wilo Para 25/6:

▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ Einbaulänge: 130 mm
▸ el. Anschluß: 230V/50HZ

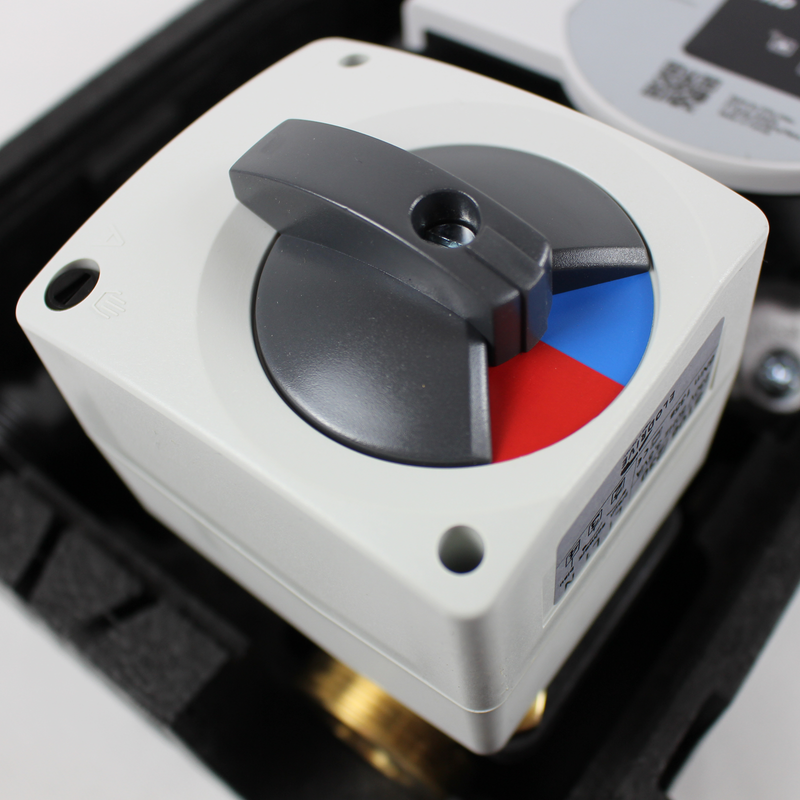

Technische Daten Elodrive Stellmotor:

▸ Nennspannung: 230Volt, 50Hz
▸ Leistungsaufnahme: 3,5VA (3,5Watt)
▸ Drehmoment: 6Nm
▸ Handverstellung über Entriegelungsknopf
▸ Laufzeit: 135 Sekunde 90°
▸ Stellungsanzeige zweifarbig, umkehrbar
▸ Schutzklasse: II schutzisoliert
▸ Schutzart: IP40
▸ EMV CE gemäß 2004/108/EG
▸ Niederspannungsrichtlinie: CE gemäß 2006/95/EG

Lieferumfang

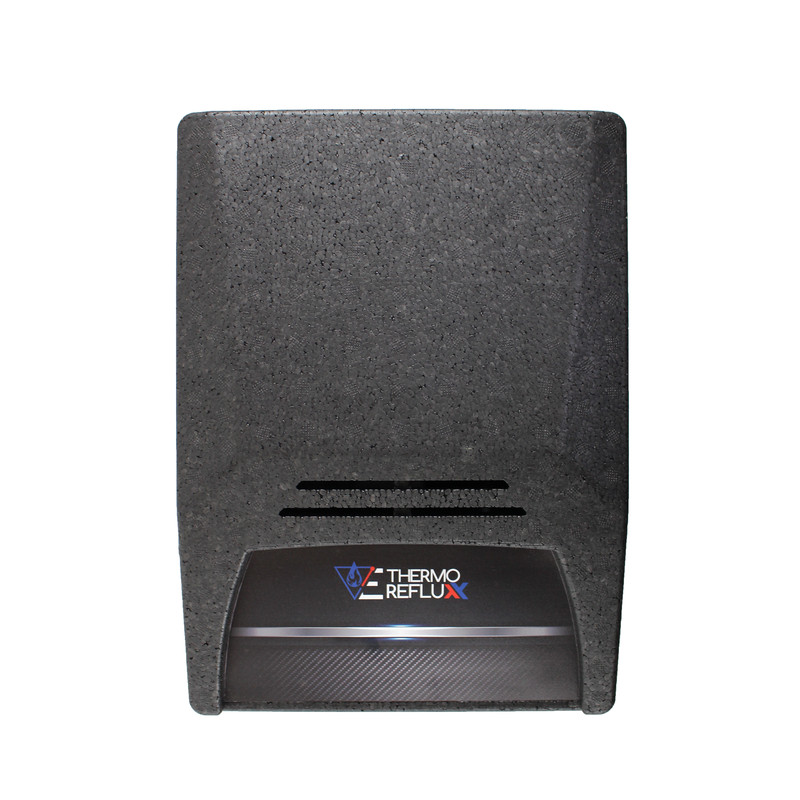

• Einbaufertige Thermoreflux X Rücklaufanhebung mit elektr. Stellmotor Elodrive und Wilo Para 25/6 Hocheffizienzpumpe


Herstellerangaben:

ENVIRON Energie- und Umwelttechnik GmbH & Co. KG

Robert-Bosch-Straße 9

78048 Villingen-Schwenningen

Telefon: +49 7705 977 5803

E-Mail: info@environgroup.de
Website: https://environ-solutions.de/
