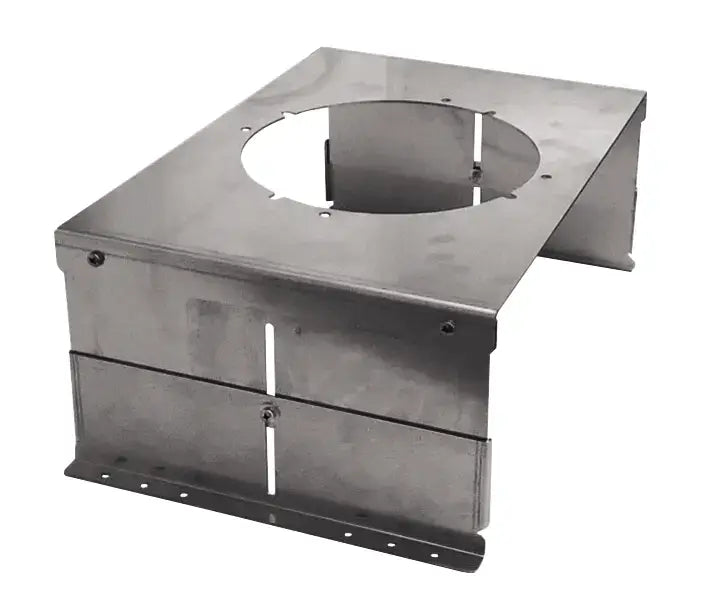

Soporte de puente environ para LOADER 1000 o DISPENSER – montaje en tanque que ahorra espacio con 180 mm de ahorro de altura

El soporte de puente environ es la solución de montaje que ahorra espacio para todas las instalaciones donde el ciclón dosificador DISPENSER o la turbina de succión todo en uno LOADER 1000 no encajan directamente en el tanque de la caldera. Al igual que el soporte de pared telescópico, resuelve el problema de las aberturas de tanque demasiado pequeñas por debajo de 220 mm, pero con un enfoque completamente diferente: en lugar de fijar el componente a la pared, se coloca como un puente directamente sobre la abertura del tanque. El DISPENSER o LOADER 1000 sobresale parcialmente DENTRO del tanque, lo que ahorra unos 180 mm de altura total.

Este ahorro de altura de 180 mm es una ventaja decisiva en salas de calderas con techos bajos o en situaciones de instalación ajustadas donde cada centímetro cuenta. Fabricado en acero galvanizado y diseñado para máxima estabilidad, el soporte de puente soporta de forma fiable el peso propio del componente y las cargas dinámicas durante el ciclo de succión. La instalación es muy sencilla: colocar el puente sobre el borde del tanque, fijar, montar el DISPENSER o LOADER 1000 – listo. Sin perforaciones en la pared, sin fijación en la pared, sin carga de palanca sobre paredes de yeso sensibles.

• Ahorro de altura de 180 mm: ideal en salas de calderas con techos bajos
• Montaje en el tanque en lugar de en la pared: sin perforaciones ni carga en la pared
• Ahorro de espacio: el componente sobresale parcialmente dentro del tanque
• Acero galvanizado robusto: alta estabilidad, resistente a la corrosión, durabilidad de décadas
• Sujeción segura: soporta de forma fiable DISPENSER o LOADER 1000 incluyendo cargas dinámicas
• Uso universal: para DISPENSER y LOADER 1000 por igual
• Permite instalaciones con techos bajos: donde el soporte de pared sería demasiado alto
• Montaje rápido sin perforar la pared: ideal en propiedades alquiladas o renovaciones
• Apto también para paredes de yeso laminado: sin carga en la fijación de la pared
• También se puede instalar posteriormente: integración sencilla en sistemas existentes
• Del fabricante alemán environ de Villingen-Schwenningen

Ambos soportes resuelven el mismo problema básico (apertura del tanque menor a 220 mm), pero difieren en el enfoque de montaje y en la practicidad:

Regla general: si el DISPENSER/LOADER 1000 debe estar centrado sobre el tanque y la altura del techo es limitada – soporte de puente. Si el componente debe montarse desplazado lateralmente o con mayor distancia a la pared – soporte telescópico de pared.

• Calderas con apertura de tanque pequeña: apertura de soporte menor a 220 mm – el brida del ciclón dosificador no encaja
• Salas de calderas con techos bajos: cada centímetro de ahorro de altura cuenta (180 mm ahorrados frente al soporte de pared)
• Modernizaciones sin perforar paredes: para propiedades en alquiler o instalaciones con paredes delicadas
• Montaje rápido plug-and-play: sin taladros, tacos ni tornillos en la pared
• Paredes de yeso en la sala de calderas: no se requiere refuerzo adicional
• Instalaciones centradas directamente: donde el DISPENSER/LOADER 1000 debe estar centrado directamente sobre el tanque
• Adaptación con mínima intervención: para calderas de pellets existentes sin necesidad de reformas

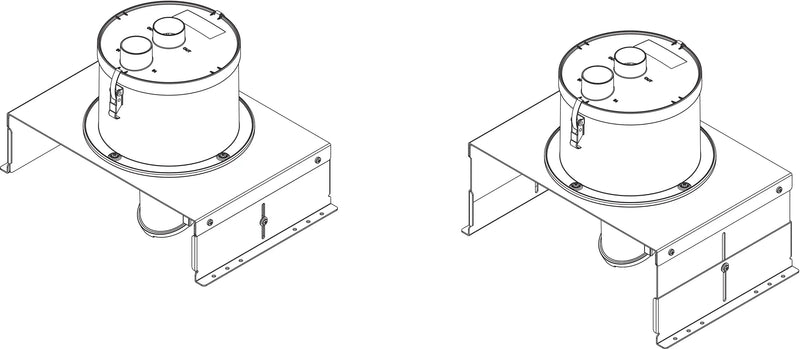

El soporte de puente se coloca como un puente estable sobre la abertura del tanque y se fija en su borde. En el centro del puente se encuentra el soporte para el DISPENSER o LOADER 1000: el componente se monta allí y sobresale parcialmente dentro del tanque del caldero. Esto es precisamente lo que permite ahorrar 180 mm de altura: en lugar de flotar completamente sobre el tanque, el componente utiliza el espacio interior del tanque. El puente de acero galvanizado soporta de manera fiable el peso del componente y las cargas dinámicas durante la llegada de pellets en el ciclo de succión. Los pellets caen directamente a través de la compuerta integrada en el depósito de almacenamiento de la caldera de pellets.

A diferencia del soporte de pared, el soporte de puente requiere un borde de tanque estable y resistente sobre el que pueda apoyarse de forma segura. En la mayoría de las calderas de pellets comunes esto no supone problema, pero en estufas de pellets muy compactas o depósitos delicados, se debe comprobar el borde del tanque antes del montaje. En caso de duda, contacta con nuestro servicio de atención al cliente indicando el modelo de tu caldera de pellets; con gusto verificaremos la idoneidad para ti.

• 1× soporte de puente environ de acero galvanizado
• Elementos de fijación para la sujeción del borde del tanque
• Tornillos de fijación para el montaje de componentes
• Instrucciones de montaje

• Comprobar la estabilidad del borde del tanque antes del montaje
• Colocar el soporte del puente centrado sobre la apertura del tanque y fijarlo de forma segura
• Antes de montar el DISPENSER o LOADER 1000, comprobar la correcta colocación del puente
• Después del montaje, comprobar la estabilidad con un ligero movimiento – apretar fijaciones si es necesario
• En construcciones de calderas de pellets muy ligeras, considerar refuerzo adicional del borde del tanque

• Stock disponible – entrega inmediata
• Envío gratuito con DHL
• Soporte al cliente alemán con asesoramiento técnico especializado
• A petición, ofrecemos apoyo en la configuración del sistema completo de aspiración
