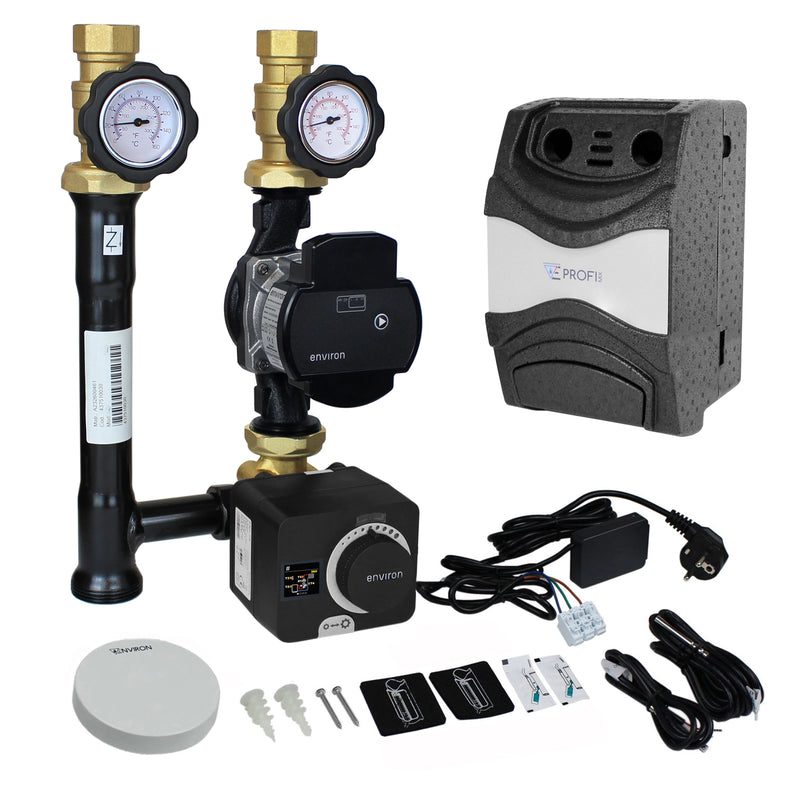

Die Pumpengruppe PROFI MIX EN001 ist eine einbaufertige, professionelle Pumpengruppe für Heizkreise wie Fußbodenheizung, Wandheizung, Radiatoren usw. mit eingebauten Drei-Wege-Mischer aus Messing und einem Environ Clima20+ elektrischem Stellmotor.
Im oberen Bereich der Pumpengruppe befinden sich flachdichtende Absperrventile (1“ IG) mit eingebauten Thermometern (0-160°C) und integrierter Schwerkraftbremse im Vorlauf. Falls die Pumpengruppe einzeln verbaut wird, kann an den Absperrventilen eine Wandhalterung verschraubt werden (nicht im Lieferumfang enthalten). Wartung oder Austausch der Umwälzpumpe ist sehr einfach, ohne dass die Anlage entleert werden muss. Der Achsabstand beträgt 125mm und die Abmessung der unteren Anschlüsse 1½“ AG für eine möglichen direkten Einbau auf einen herkömmlichen Verteilerbalken.
Die durchdachte Wärmedämmung aus EPP, mit einem Dampfsperren-System, sorgt für ein optimales Klima im Inneren der Dämmung, so dass keine Wärmestaus entstehen. Mit einem einfachen Handgriff ist es möglich vom Heizmodus in den Kühlmodus umzuschalten. Wenn mehrere Pumpengruppen der Serie PROFI MIX eingesetzt werden, ergeben die einzelnen Dämmungselemente zusammen mit dem Verteilerbalken eine formschöne, perfekte Einheit.
Technische Details
▸ Durchfluss: 1.600 L/H
▸ Max. Temperatur: 110°C
▸ Min. Temperatur: 10°C
▸ Kvs: 8,3
▸ Abmessungen: 400 x 250 x 240 mm
▸ Achsabstand: 125mm
▸ Nenngröße: DN 25 - 1”
▸ Anschlüsse Verbraucher: 1" IG
▸ Anschlüsse Anlage: 1 1/2" AG
▸ Max Druck: 6 bar
▸ Medium: Verwendbare Flüssigkeiten: Wasser, Glükollösungen (Glükol max 50%)
▸ Pumpen Typ: Hocheffizienzpumpe
▸ Pumpen Montagelänge: 180mm
▸ Stromversorgung: 230V
▸ Isolationsmaterial: EPP
▸ Thermometer Maßstab: 0-160°C
▸ Max Temperatur: 120°C
▸ eingebautes Rückschlagventil ✓
▸ Werkstoff Isolierung: EPP 40 g/l
▸ Dichtungsset: EPDM
▸ Körpermaterial der Heizkreisstation: Messing / veredeltes Qualitätsstahl

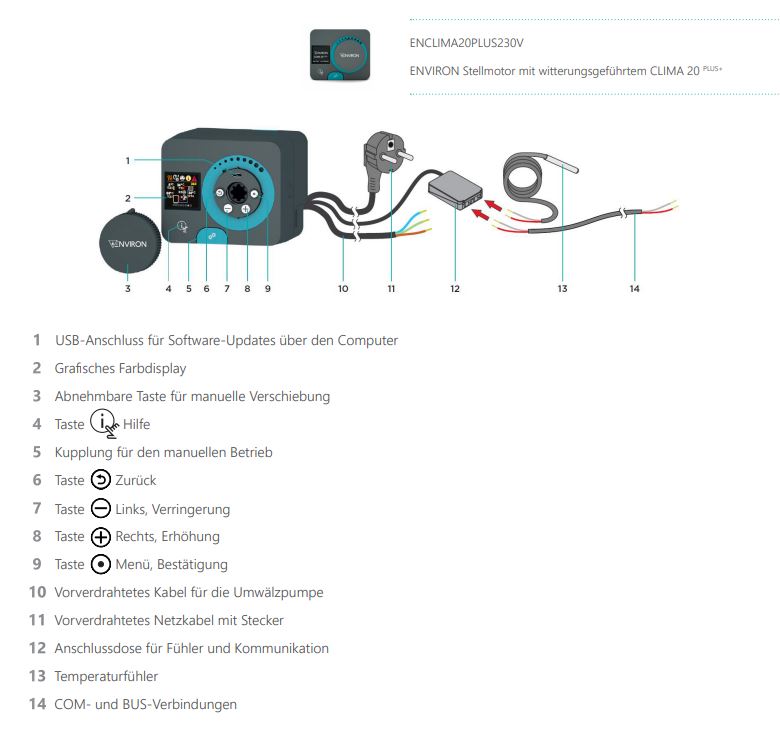

Environ Clima 20+ Mischermotor
Der ENVIRON Stellmotor mit witterungsgeführtem CLIMA 20 PLUS+ ist ein kompakter Stellmotor mit integrierter,
witterungsgeführter Heizungsreglung.
Über ein Tastenfeld, das sich unter dem Drehkonpf befindet, können die einzustellenden Werte einfach und intuitiv programmiert werden. Das Farbdisplay zeigt Ihnen an, welche Einstellungen Sie vornehmen und führt Sie Schritt für Schritt durch die notwendigen Einstellungen. Außerdem zeigt es Ihnen alle laufenden Aktionen und die eingestellten Temperaturen.
Er ist mit Mischern von mehr als 20 verschiedenen Herstellern kompatibel.

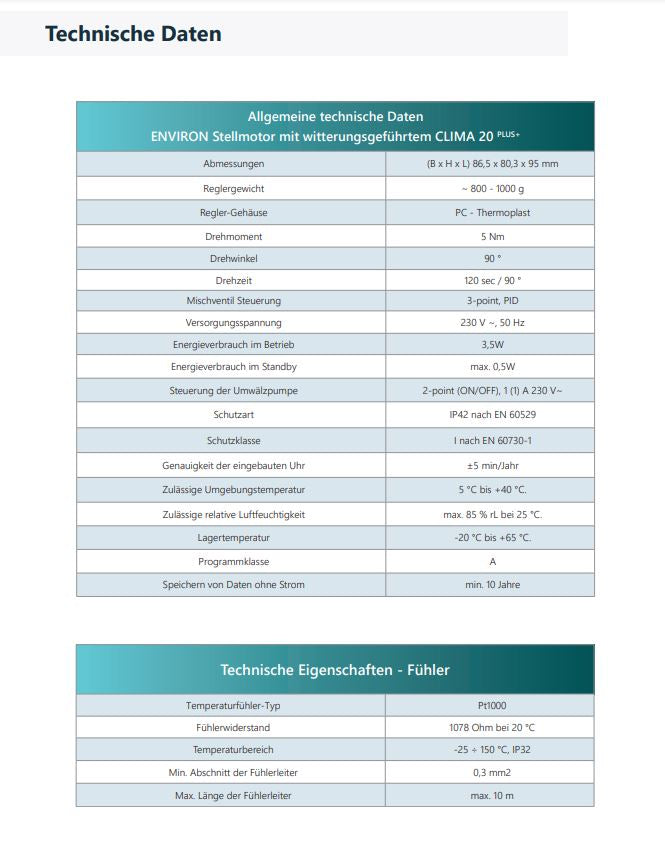

Technische Daten Mischermotor:
▸ Abmessungen: (B x H x L) 86,5 x 80,3 x 95 mm
▸ Regler-Gehäuse: PC - Thermoplast
▸ Drehmoment: 5 Nm
▸ Drehwinkel: 90 °
▸ Drehzeit: 120 sec / 90 °
▸ Mischventil Steuerung: 3-point, PID
▸ Versorgungsspannung: 230 V ~, 50 Hz
▸ Energieverbrauch im Betrieb: 3,5W
▸ Energieverbrauch im Standby: max. 0,5W
▸Steuerung der Umwälzpumpe: 2-point (ON/OFF), 1 (1) A 230 V~
▸ Schutzart: IP42 nach EN 60529
▸ Schutzklasse: I nach EN 60730-1
▸ Zulässige Umgebungstemperatur: 5 °C bis +40 °C
▸ Programmklasse: A
▸ Speichern von Daten ohne Strom: min. 10 Jahre
Technische Daten Environ EcoStar 25/6 Hocheffizienzpumpe:
▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ el. Anschluß: 230V/50HZ
▸ Versorgungsspannung: 220~240V, 50/60Hz
▸ Schutzniveau: IP44
▸ Isolationsklasse: H
▸ EMC-Norm: EN61000-6-1 und EN61000-6-3

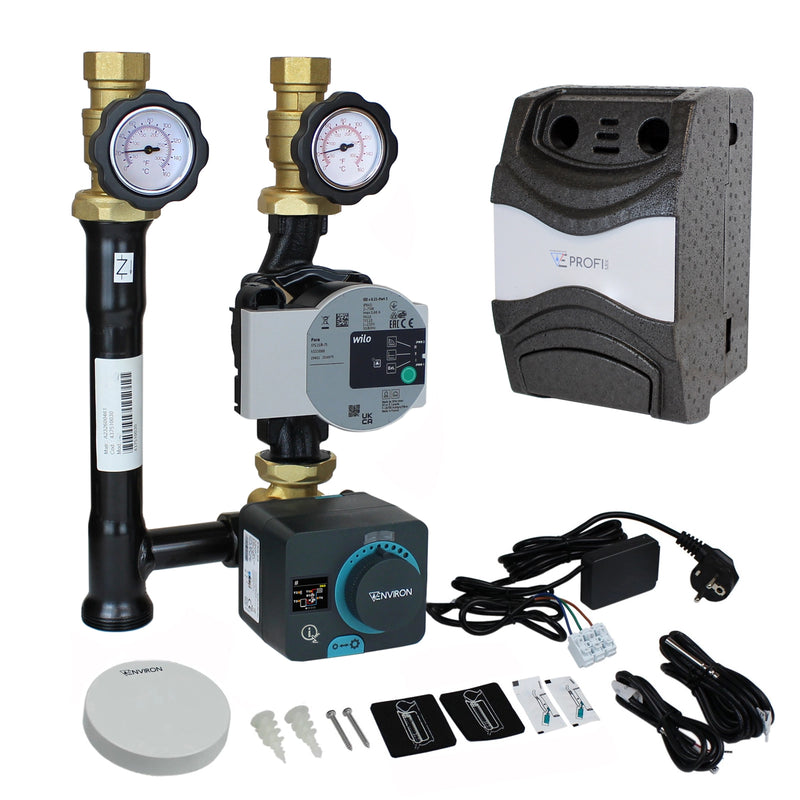

Technische Daten Wilo Para 25/6:
▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ Einbaulänge: 130 mm
▸ el. Anschluß: 230V/50HZ
Technische Daten Wilo Para STG 25/8,75 130mm:
▸ Förderhöhe max: 8,4m
▸ Fördermenge max: 4m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 10W-75W
▸ Betriebsdruck: max. 10 bar
▸ Rohranschluß: DN 25 -> 1" oder ca. 33mm
▸ Überwurf: G 1 1/2" (Schlüsselweite ca.53mm)
▸ Pumpengewinde: 1 1/2" oder ca. 48mm
▸ Einbaulänge: 180 mm
▸ el. Anschluß: 230V/50HZ

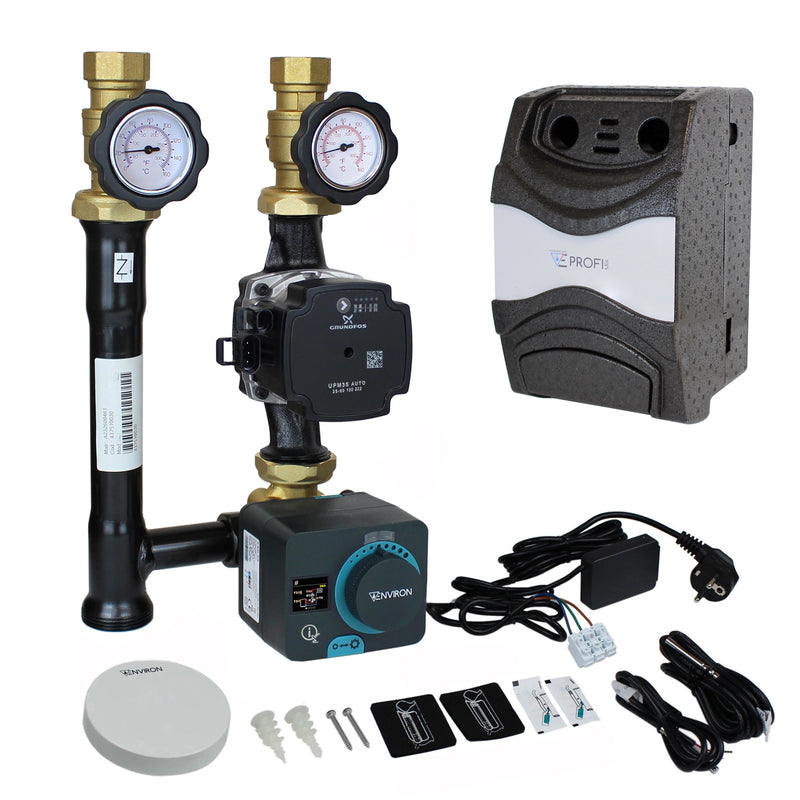

Technische Daten Grundfos UPM3 Hybrid 25/7 130mm:
▸ Förderhöhe max.: 7,2m
▸ Fördermenge max.: 3,8m³/h
▸ Mediumtemperatur : max. 110°C
▸ Umgebungstemperatur: 0°C...55°C
▸ Betriebsdruck: max.10 bar
▸ Einbaulänge: 130 mm
▸ Leistung : 2W-52W
▸ Schaltstufen: geregelt
▸ el. Anschluß: 230V/50HZ
▸ Isolationsklasse: F
Lieferumfang
✓ Einbaufertige ProfiMix Heizkreispumpengruppe mit Drei-Wege-Mischer, Clima 20+ Plus Witterungsgeführter Stellmotor und Hocheffizienzpumpe
