Environ TC110 Solar – Regulador diferencial de temperatura – Acumulador e integración de caldera – 3x NTC
El Environ TC110 Solar es el compacto y probado en la práctica regulador diferencial de temperatura para sistemas solares térmicos con un acumulador. Con tres sensores de temperatura NTC, dos salidas independientes y una pantalla LCD clara, controla con precisión y fiabilidad la bomba del circuito solar y la integración de la caldera. Funciones de seguridad bien pensadas como protección contra heladas, protección del colector, límite máximo de almacenamiento y un diagnóstico de fallos con señal acústica integrado garantizan un funcionamiento continuo y sin fallos del sistema – ideal para instaladores y constructores de sistemas que buscan una puesta en marcha sencilla y máxima seguridad operativa.
✅ Ventajas del producto de un vistazo:
-

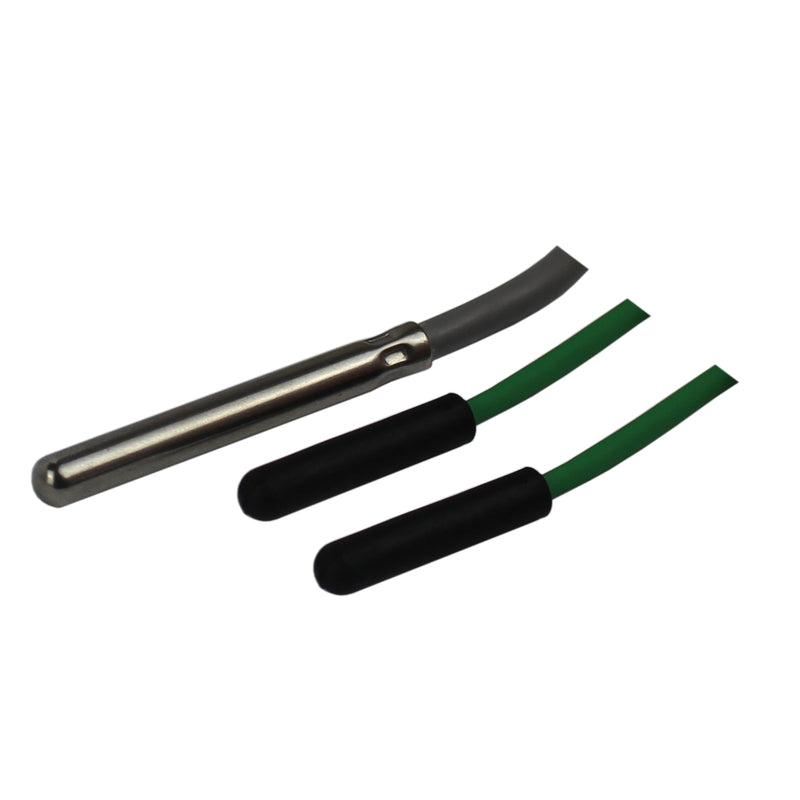

3 sensores de temperatura NTC100K incluidos: Colector (T1), acumulador inferior (T2) y acumulador superior (T3) – Rango de medición 0–190 °C, máx. 200 °C
-

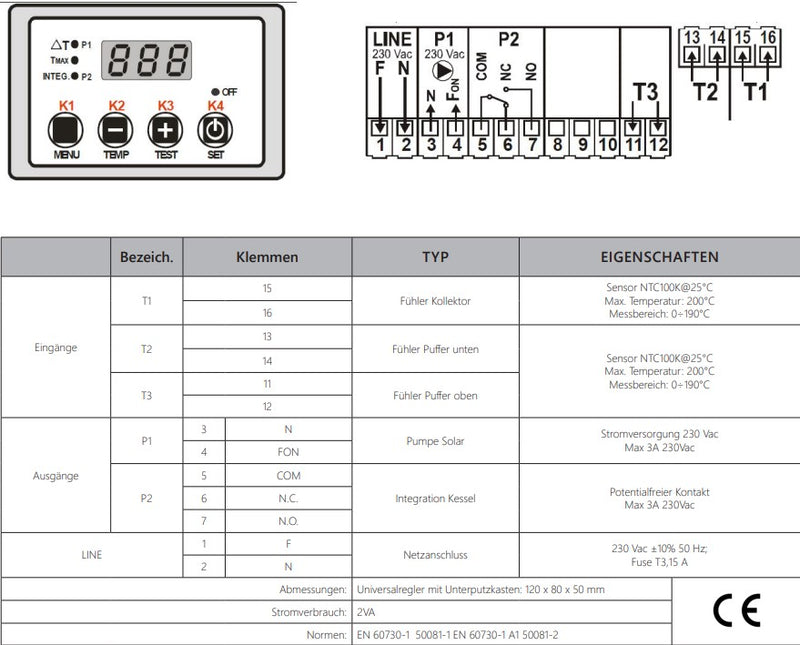

2 salidas: Salida de relé P1 (bomba del circuito solar, 230V / 3A) + contacto libre de potencial P2 para integración de caldera (COM / N.C. / N.O.)
-
Control diferencial ΔT colector/acumulador: Termostato diferencial ajustable ΔT12 (3–30 K, por defecto 5 K) para una carga solar óptima
-
Límite máximo de almacenamiento: Termostato máximo ajustable T3max (20–99 °C) que protege el acumulador contra sobretemperatura
-
Integración de caldera: Solicitud automática de un segundo generador de calor al bajar de la temperatura mínima ajustable T3min (5–90 °C)
-
Función de protección contra heladas: Conmutación automática de la bomba activable cuando la temperatura del colector está por debajo del límite de helada (ajustable de -5 a +5 °C)
-
Prueba de bomba y función de purga: Prueba de bomba integrada mediante pulsador – Modo de purga/llenado para la puesta en marcha inicial
-
Diagnóstico de fallos con señal acústica: Indicación de rotura de sensor (Lo), cortocircuito de sensor (Hi) y sobretemperatura (Sic) directamente en la pantalla – Función de silencio por 5 minutos
-
Menú principal y secundario: Separación clara entre parámetros de usuario y ajustes profesionales para un funcionamiento seguro
-
Pantalla LCD con indicador de estado LED: Detección inmediata de condiciones operativas excepcionales y salidas activas
-

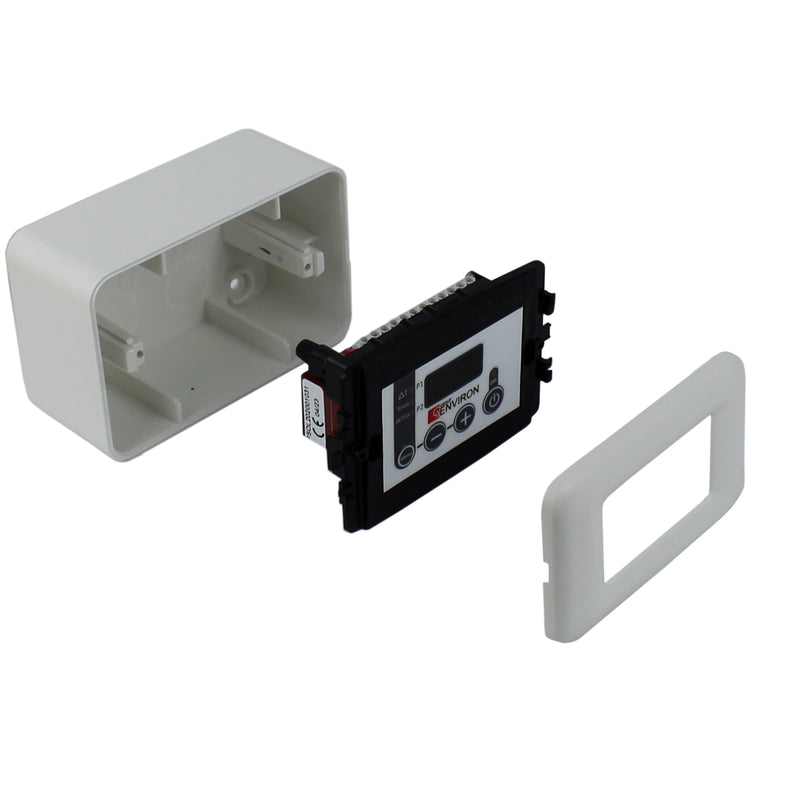

Diseño compacto: 120 × 80 × 50 mm – Montaje empotrado con caja empotrada incluida
-
Operación sencilla: Cuatro botones, menú claro, puesta en marcha rápida sin conocimientos previos
⚙️ Resumen de funciones:
-

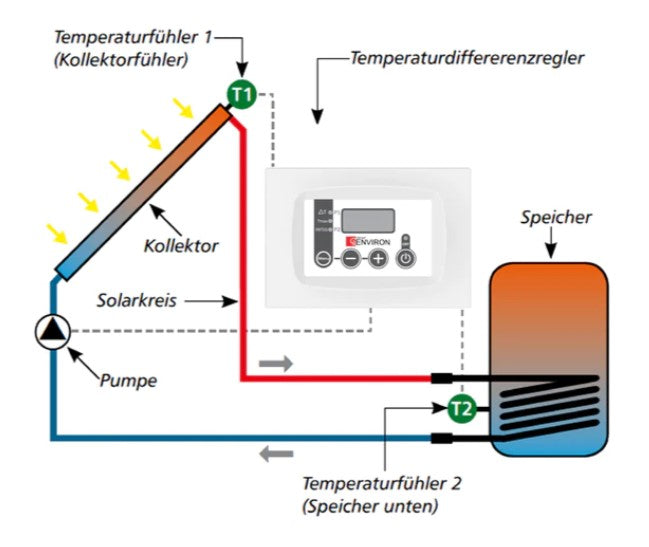

Control diferencial solar: La bomba P1 arranca automáticamente al alcanzar el delta de temperatura ajustado entre el colector T1 y la parte inferior del acumulador T2
-
Límite máximo del acumulador: La bomba P1 se detiene al alcanzar la temperatura máxima en la parte superior del acumulador T3 – protección contra sobrecalentamiento
-

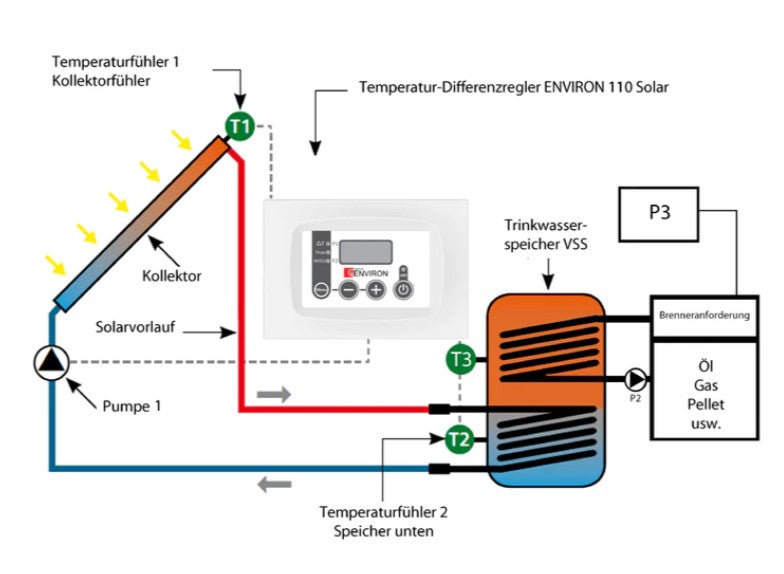

Integración de caldera: Salida libre de potencial P2 activa generador de calor externo (caldera de pellets, caldera de gas, etc.) al bajar de la temperatura mínima T3
-
Protección del colector: Bloqueo de la bomba al superar la temperatura de seguridad en el colector (ajustable 60–180 °C)
-
Protección anticongelante: Funcionamiento intermitente de la bomba P1 en caso de riesgo de heladas – tiempos de encendido/apagado ajustables por separado
-
Prueba de bomba / purga: Activación manual de la bomba P1 para pruebas, purgas y llenado mediante pulsador
🔧 Datos técnicos:
| Propiedad |
Valor |
| Tensión de funcionamiento |
230 Vac ±10 % / 50 Hz |
| Consumo de energía |
2 VA |
| Fusible interno |
T 3,15 A |
| Salida P1 (bomba solar) |
230 Vac / máx. 3A |
| Salida P2 (integración caldera) |
Contacto libre de potencial / máx. 3A (COM / N.C. / N.O.) |
| Sensor de temperatura |
3× NTC100K @25 °C |
| Rango de medición del sensor |
0–190 °C (máx. 200 °C) |
| Termostato diferencial ΔT12 |
3–30 K (por defecto 5 K) |
| Termostato máximo del acumulador T3max |
20–99 °C (por defecto 70 °C) |
| Termostato de integración T3min |
5–90 °C (por defecto 40 °C) |
| Termostato de seguridad del colector |
60–180 °C (por defecto 120 °C) |
| Termostato anticongelante |
-5 a +5 °C (por defecto 3 °C) |
| Pantalla |
LCD con indicador de estado LED |
| Dimensiones |
120 × 80 × 50 mm |
| Montaje |
Montaje empotrado |
| Normas |
EN 60730-1 / 50081-1 / EN 60730-1 A1 / 50081-2 |
📄 Documentación:
📦 Contenido del envío:

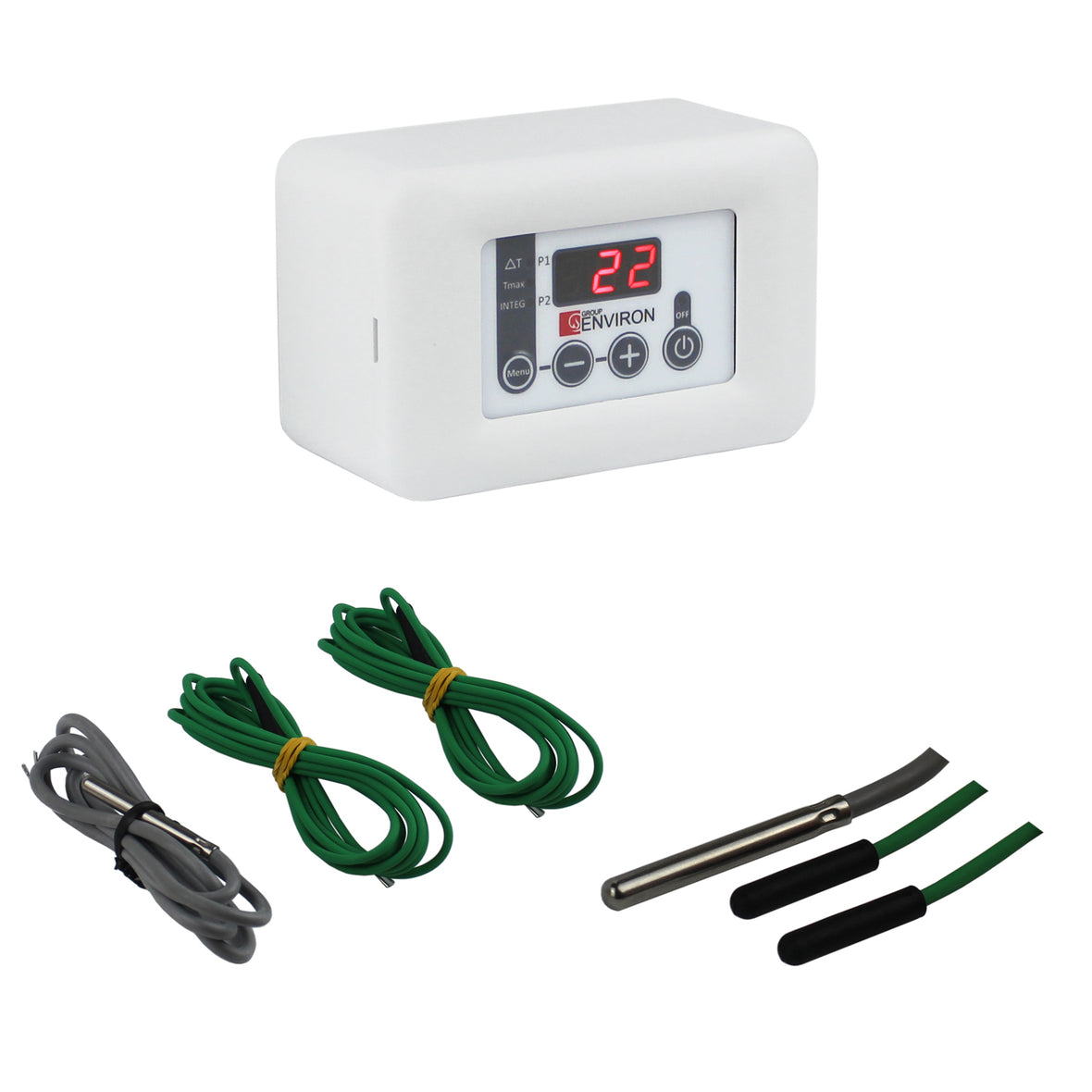

- 1× Regulador diferencial de temperatura solar Environ TC110

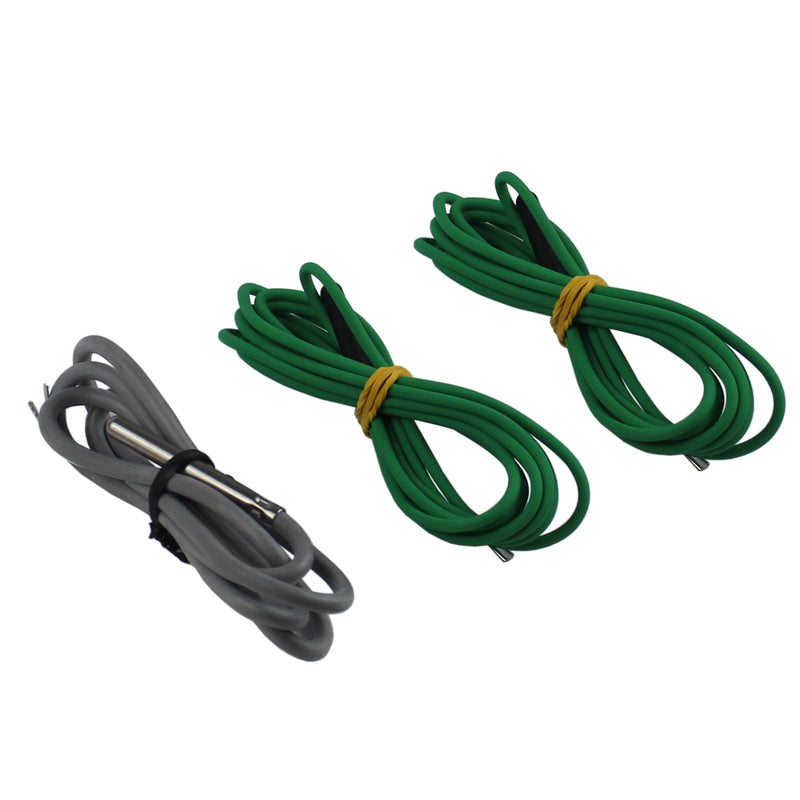

- 3× Sensor de temperatura NTC100K
- 1× Caja empotrada
- 1× Cubierta

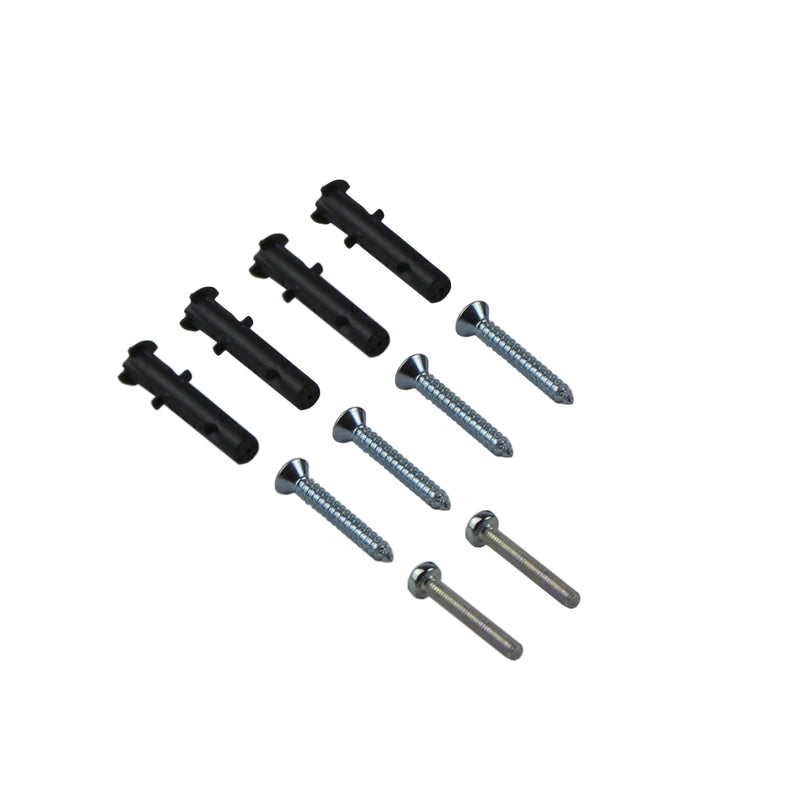

- 2× Tornillos de fijación para el control
- 1× Manual de montaje y uso
📦 Envío y disponibilidad:
- Stock disponible – entrega inmediata
- Envío DHL gratuito dentro de Alemania
🏭 Información del fabricante:
ENVIRON Energie- und Umwelttechnik GmbH & Co. KG
Robert-Bosch-Straße 9
78048 Villingen-Schwenningen
Teléfono: +49 7705 977 5803
Correo electrónico: info@environgroup.de
Web: environ-solutions.de
