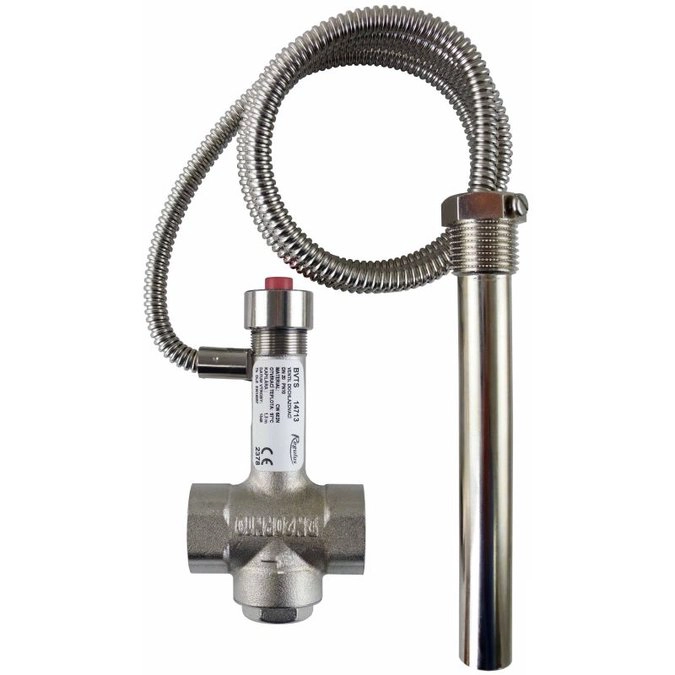

Thermische Ablaufsicherung BVTS 97°C – vernickelter Überhitzungsschutz für Festbrennstoffkessel
Die thermische Ablaufsicherung BVTS mit vernickelter Oberfläche ist ein bauteilgeprüfter Sicherheitstemperaturwächter (STW) für Festbrennstoffkessel, Holzvergaser, Pelletkessel und wasserführende Kaminöfen mit integriertem Sicherheitswärmetauscher. Bei Überschreitung von 97 °C öffnet das Ventil automatisch den Kaltwasserzulauf und schützt den Kessel zuverlässig vor Überhitzung – ohne Strom, ohne Druckluft, rein thermomechanisch. Die nickelvergütete Messingoberfläche bietet erhöhten Korrosionsschutz und eine längere Lebensdauer gegenüber Standard-Messingausführungen.
Das BVTS-Ventil erfüllt alle Anforderungen der Druckgeräterichtlinie 97/23/EG (PED) sowie der Normen EN 14597 (STW, Typ Th) und EN 303-5 (Art. 4.3.8.4) – und ist damit für die in Deutschland gesetzlich vorgeschriebene Absicherung von Festbrennstoffkesseln nach DIN EN 12828 zugelassen.
✅ Produktvorteile auf einen Blick:
-
Vernickelte Premium-Ausführung: Ventilkörper und Tauchhülse aus geschmiedetem Messing, nickelvergütet – höchster Korrosionsschutz für lange Lebensdauer
-
Doppelter Temperaturfühler: Zwei integrierte Sensoren – fällt einer aus, übernimmt der zweite automatisch die Sicherheitsfunktion
-
Auslösetemperatur 97 °C ± 2 °C: Werkseitig fest justiert und geprüft – keine Verstellung durch den Anwender möglich
-
Stromlos & druckluftfrei: Rein thermomechanische Funktion – arbeitet auch bei Stromausfall zuverlässig weiter
-
Manueller Prüfknopf: Roter Drucktaster zum manuellen Auslösen für die gesetzlich vorgeschriebene jährliche Funktionsprüfung
-
Universelle Einbaulage: Montage in jeder Position möglich – flexibel auch bei beengten Platzverhältnissen
-
Bauteilgeprüft: Konform mit PED 97/23/EG, EN 14597 (STW, Typ Th) und EN 303-5
-
1,3 m Kapillarrohr: Ausreichend Reichweite für die Positionierung des Fühlers am heißesten Punkt
-
Doppelte Anwendung: Überhitzungsschutz für Kessel und Rückbrandschutz für Pelletförderer / Brennstoffbehälter
⚙️ So funktioniert die thermische Ablaufsicherung:
Steigt die Temperatur am Fühler über die Auslöseschwelle, dehnt sich das Medium im Sensor aus und überträgt den Druck über das Kapillarrohr an den Ventilkegel. Sobald der Federdruck überwunden ist, öffnet das Ventil den Kaltwasserzulauf zum Sicherheitswärmetauscher des Kessels. Die überschüssige Wärme wird über das aufgeheizte Wasser an die Kanalisation abgeführt, bis die Temperatur wieder unter die Schließschwelle (Hysterese 6 °C) fällt. Anschließend schließt das Ventil selbsttätig.
🔥 Anwendungsbereiche:
- Holzvergaserkessel mit eingebautem Sicherheitswärmetauscher
- Festbrennstoffkessel (Stückholz, Hackschnitzel, Kohle, Briketts)
- Pelletkessel mit Sicherheitswärmetauscher
- Wasserführende Kaminöfen und Kamineinsätze mit Sicherheitswärmetauscher
- Rückbrandschutz an Pelletförderern und Brennstoffbehältern
🔧 Technische Daten:
| Eigenschaft |
Wert |
| Hersteller-Code |
14713 |
| Typenbezeichnung |
BVTS 97°C 1,3M NIKL |
| Auslösetemperatur |
97 °C ± 2 °C |
| Hysterese |
6 °C |
| Nennweite |
DN 20 |
| Anschluss Rohrleitung |
G 3/4" Innengewinde |
| Anschluss Wärmequelle |
G 1/2" Außengewinde |
| Nenndruck |
PN 10 |
| Max. Betriebsdruck Heizmedium |
6 bar |
| Max. Betriebsdruck Kaltwasser |
10 bar |
| Arbeitstemperatur Kaltwasser |
5 bis 110 °C |
| Arbeitstemperatur Fühler |
0 bis 125 °C |
| Umgebungstemperatur |
0 bis 80 °C |
| Kvs-Wert (bei +13 °C über Öffnungstemp.) |
2,6 m³/h |
| Kapillarrohrlänge |
1,3 m (fest, nicht abnehmbar) |
| Tauchhülsenlänge |
140 mm |
| Tauchhülsendurchmesser |
Ø 16,8 mm |
| Ventilkörper / Außenteile |
geschmiedetes Messing, vernickelt |
| Feder |
Edelstahl |
| Fühler & Kapillarrohr |
Kupfer |
| Dichtungen |
EPDM, NBR |
| Zertifizierung |
PED 97/23/EG, EN 14597 (STW, Typ Th), EN 303-5 |
| Gewicht |
0,7 kg |
🛠️ Installations- und Wartungshinweise:
- Einbau möglichst nah am Kessel, Fühler an der heißesten Stelle (Kesseloberseite oder Vorlauf)
- Vor dem Ventil ist ein Schmutzfänger / Sieb zu installieren
- Max. Anzugsmoment der Tauchhülse: 30 Nm
- Strömungsrichtung beachten (Pfeil auf dem Ventilkörper)
- Jährliche Funktionsprüfung gesetzlich vorgeschrieben – manuelle Auslösung über den roten Prüfknopf
- Schmutzfänger jährlich reinigen
- Montage ausschließlich durch Fachbetrieb (Heizungs- bzw. SHK-Installateur)
📦 Lieferumfang:
- 1× Thermische Ablaufsicherung BVTS 97°C vernickelt mit Fernfühler 1,3 m (Art.-Nr. 14713)
- Installations- und Bedienungsanleitung
📦 Versand & Verfügbarkeit:
- Lagerware – sofort lieferbar
- Kostenloser DHL-Versand innerhalb Deutschlands
- Deutscher Kundensupport mit Fachberatung
🏭 Herstellerinformationen:
REGULUS spol. s r.o.
Do Koutů 1897/3
143 00 Praha 4, Tschechische Republik
Telefon: +420 241 765 191
E-Mail: sales@regulus.eu
Web: www.regulus.eu
